Отопитель

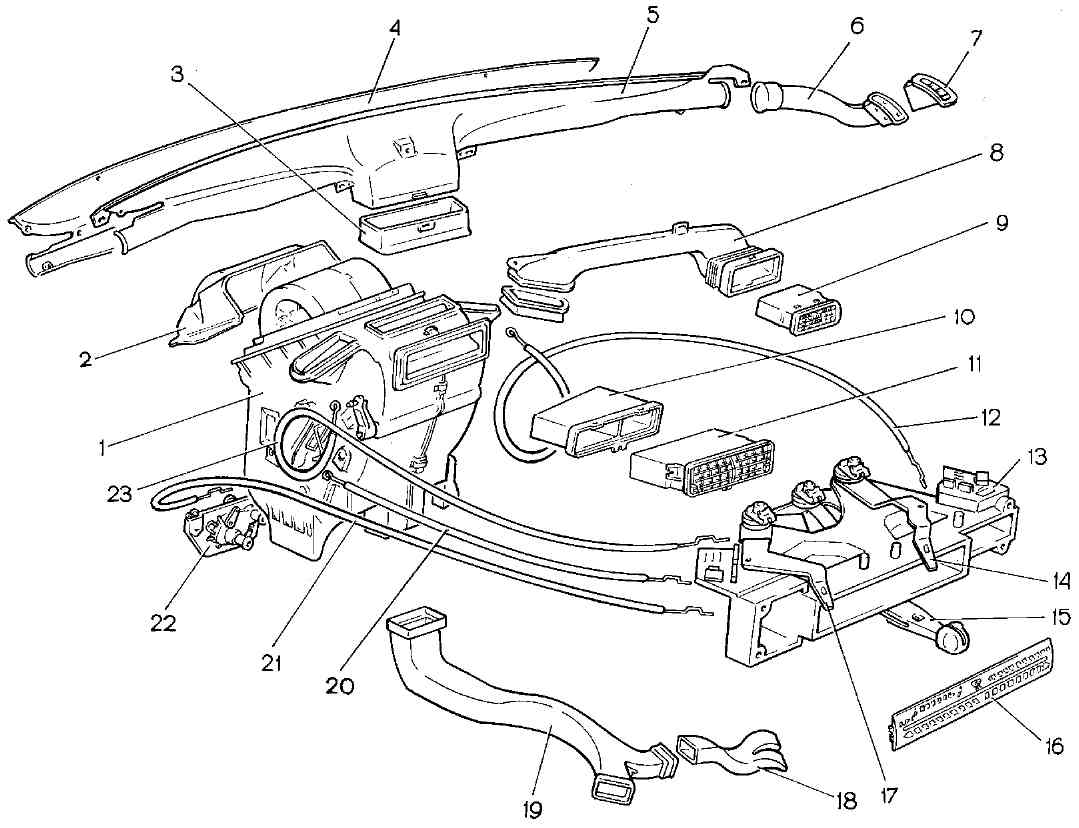

Рис. 8-31. Отопитель с воздухопроводами, соплами вентиляции и рычагами отопления: 1 - отопитель в сборе; 2 - кожух защитный; 3 - уплотнитель; 4 - воздухопровод передний; 5 - воздухопровод задний; 6 - воздухопровод правый; 7 - сопло правое; 8 - воздухопровод боковой правый; 9 - сопло боковое правое; 10 - корпус промежуточный; 11 - сопло центральное; 12 - тяга заслонки обогрева ветрового стекла; 13 - рычаги управления отопителем; 14 - рукоятка управления заслонкой обогрева ветрового стекла; 15 - рукоятка управления отопителем; 16 - пластина символов; 17 - рукоятка управления заслонкой обогрева ног; 18 - воздуховод правый; 19 - воздуховод обогрева салона; 20 - тяга заслонки управления отопителем; 21 - тяга управления краном отопителя; 22 - кран отопителя; 23 - тяга заслонки обогрева ног

Снятие и установка отопителя

Перед снятием отопителя отсоедините провод "массы" от аккумуляторной батареи и слейте охлаждающую жидкость из системы охлаждения.

Снимите панель приборов (см. подраздел "Панель приборов") и облицовку туннеля пола, после чего отсоедините воздуховод 19 (рис. 8-31) обогрева салона.

Отсоедините электрические провода от резистора 18 (рис. 8-32) и электродвигателя 2 вентилятора, подводящий 12 и отводящий 13 шланги крана отопителя. Отверните две гайки крепления крана на щитке передка и снимите уплотнитель труб крана. Открутите четыре гайки крепления отопителя к кузову и снимите отопитель с управлением в сборе.

Установку отопителя производите в обратном порядке.

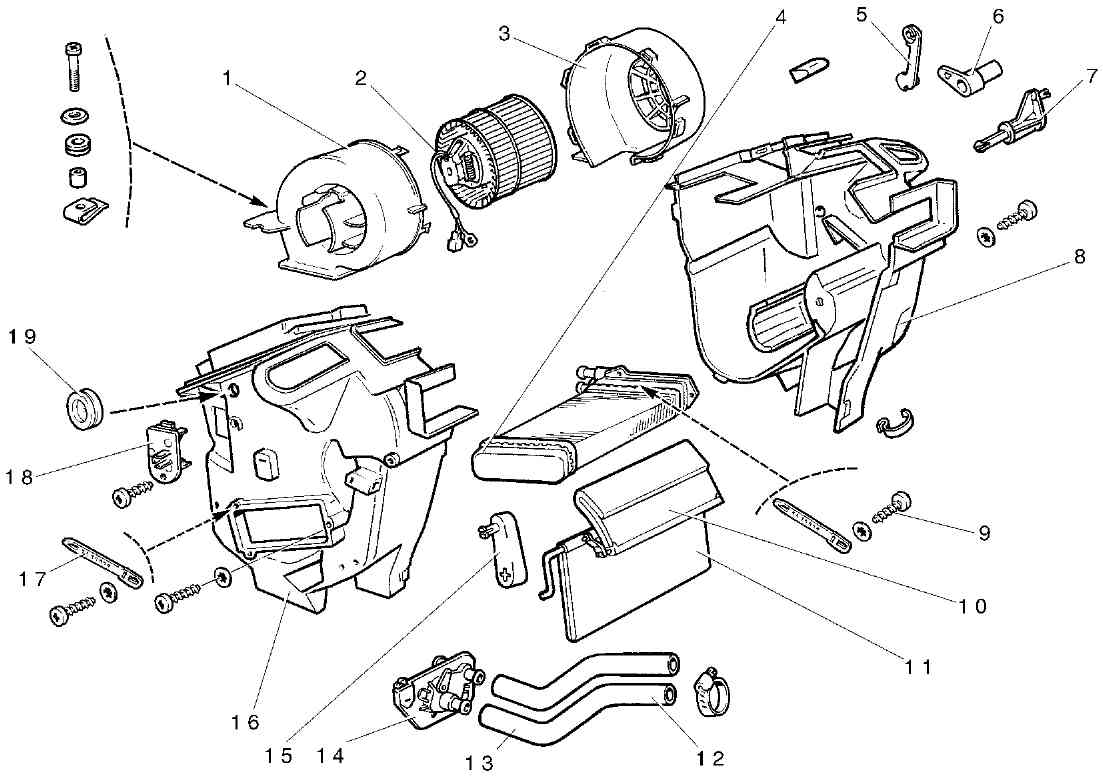

Рис. 8-32. Детали отопителя: 1 - левый кожух вентилятора; 2 - электродвигатель отопителя; 3 - правый кожух вентилятора; 4 - радиатор; 5 - тяга привода заслонки обогрева ветрового стекла; 6 - рычаг привода заслонки внутренний; 7 - рычаг привода заслонки наружный; 8 - правый кожух отопителя; 9 - винт; 10 - заслонка канала обдува ног; 11 - заслонка управления отопителем; 12 - подводящий шланг; 13 - отводящий шланг; 14 - кран отопителя; 15 - рычаг привода заслонки обогрева ног; 16 - левый кожух отопителя; 17 - хомут; 18 - резистор добавочный; 19 - кольцо уплотнительное

Разборка и сборка отопителя

Перед разборкой отопителя снимите скобы с оболочек тяг 12 (рис. 8-31), 20, 21, 23 на кожухах отопителя и тяги с рычагов привода заслонок.

Ослабьте хомуты крепления шлангов 12 и 13 (рис. 8-32) на кране 14 и радиаторе 4 отопителя и снимите шланги. Выверните три винта крепления радиатора и извлеките его из отопителя.

Отсоедините резистор от кожуха отопителя. Разъедините кожухи 1 и 3, сняв предварительно скобы их крепления. Снимите вентилятор в сборе, открутив два винта крепления. Отсоедините опору 17 от кожуха 15 и выньте заслонку 11 управления отопителем.

Примечание. Для избежания нарушения балансировки не допускается снимать рабочее колесо вентилятора с вала электродвигателя.

Сборку отопителя выполняйте в обратном порядке. Перед сборкой осмотрите состояние кожухов отопителя, заслонки и уплотнителей. При необходимости уплотнители заслонок и уплотнитель воздухопровода ветрового стекла приклейте клеем 88 НП-35. Обратите внимание на правильность установки уплотнительных прокладок и на надежность затягивания стяжных хомутов шлангов.
