Остекление кузова
Замена ветрового стекла, стекол боковин и заднего окна
Чтобы вынуть поврежденное ветровое стекло, снимите рычаги стеклоочистителей, заправьте кромки уплотнителя вверху за фланец проема кузова и, нажимая на верхние углы стекла, выдавите его наружу. При этом помощник должен поддерживать стекло снаружи (рис. 8-24).
Рис. 8-24. Снятие ветрового стекла
Снимите со стекла уплотнитель.
Установку ветрового стекла выполняйте следующим образом:
- промойте водой пазы уплотнителя 1 (рис. 8-25) и продуйте сжатым воздухом;
- наденьте уплотнитель на стекло;
- смажьте паз уплотнителя, которым он устанавливается на фланец кузова, глицерином или мыльной водой;
- в паз при помощи отвертки вложите шнур 1 (рис. 8-26);
- установите стекло в проем кузова и затем, натягивая концы шнура 1 из уплотнителя внутрь кузова, добейтесь, чтобы стекло с уплотнителем 2 село на место. При этом помощник должен слегка надавливать на стекло снаружи. Если стекло не устанавливается, проверьте размеры проема кузова, используя стекло без уплотнителя. Отклонения размеров проема устраните рихтовкой.

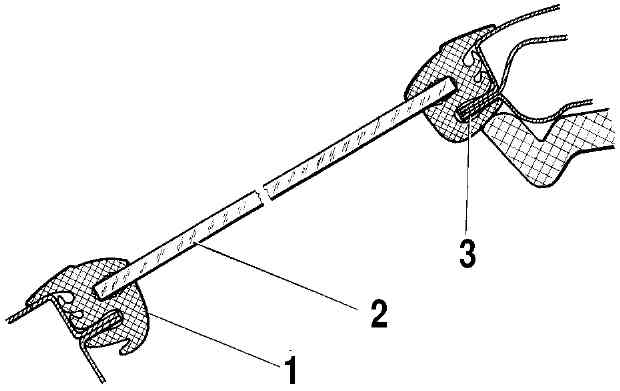

Рис. 8-25. Уплотнитель ветрового стекла:
1 - резиновый уплотнитель; 2 - ветровое стекло; 3 - фланец проема окна

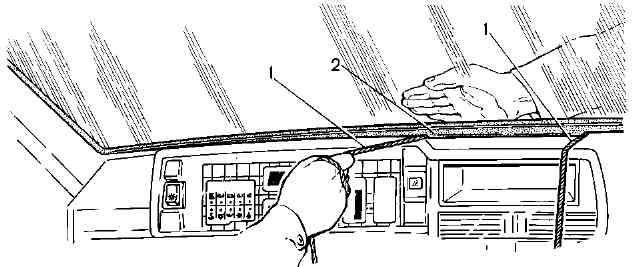

Рис. 8-26. Установка ветрового стекла:
1 - шнур для установки стекла; 2 - уплотнительЗамену стекол заднего окна и боковин выполняйте аналогично замене ветрового стекла.
Приклейка пластины крепления внутреннего зеркала заднего вида
При установке нового ветрового стекла необходимо предварительно приклеить пластину крепления зеркала заднего вида. Для обеспечения надежной приклейки работы рекомендуется выполнять на станции технического обслуживания автомобилей.
Очистите лезвием или остро заточенным ножом стекло в месте приклейки пластины. Пластина должна располагаться по оси автомобиля, низ ее должен быть на расстоянии 105 мм от верхней кромки стекла.
Обезжирьте место приклейки этиловым или изопропиловым спиртом. Нанесите кистью на стекло в место приклейки активатор ЛТ-736, а на поверхность пластины 1-2 капли клея ЛТ-317 и прижмите пластину к стеклу на 1-1,5 мин.
Через 24 часа после приклейки поставьте зеркало заднего вида на место.
При контроле прочности приклейки пластина не должна отрываться под действием нагрузки 300 H (30,6 кгс), приложенной перпендикулярно поверхности стекла в течение 15 с.
