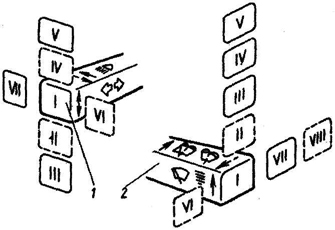

Подрулевой переключательПодрулевой переключатель состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Левый переключатель включает указатели поворота и свет фар, а правый - омыватели и стеклоочистители стекол. Переключатели закреплены в соединителях двумя пружинными скобами. Для замены поврежденного переключателя (правого или левого) сжать защелки переключателя и вынуть его из соединителя. Положения рычагов переключателей показаны на рис. 7-58, а замыкаемые при этом контакты подрулевого переключателя даны в табл. 7-22. При выходе из строя переключатель подлежит замене. Рис. 7-58. Положение рычагов подрулевого переключателя: 1 - рычаг переключения указателей поворота и света фар; 2 - рычаг переключателя очистителей и смывателей ветрового стекла Таблица 7-22. Замыкание контактов при различных положениях рычагов подрулевого переключателя
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
