Датчик уровня топлива - снятие и установка

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к ТО и ремонту").

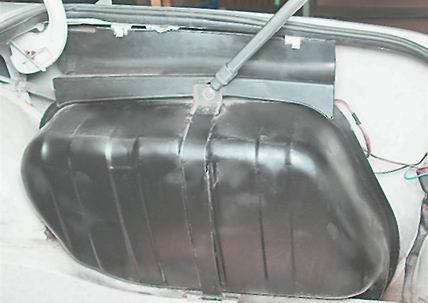

2. Ключом на 10 мм ослабляем болт хомута крепления топливного бака и снимаем пластмассовый кожух.

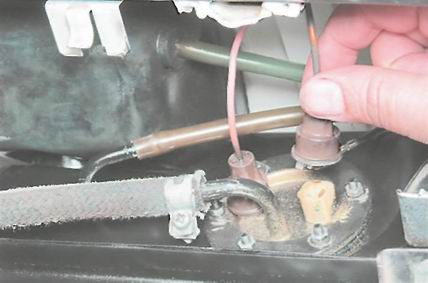

3. Предварительно пометив расположение, сдвигаем защитные колпачки и отсоединяем наконечники проводов от выводов датчика указателя уровня и резерва топлива. Серо-красный провод соединяется с правым выводом датчика, а розовый - с левым (направление взгляда со стороны багажника).

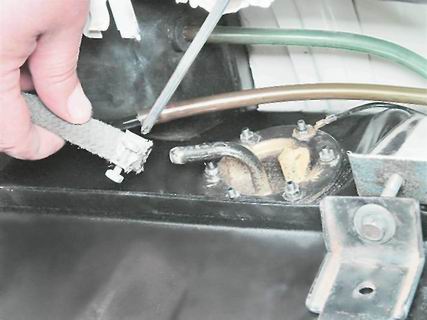

4. Крестовой отверткой или ключом на 8 мм ослабляем хомут топливного шланга и снимаем шланг со штуцера. Заглушаем конец шланга болтом М8.

5. Ключом на 7 мм отворачиваем шесть гаек крепления датчика и снимаем наконечник А "массового" провода.

6. Извлекаем из топливного бака датчик указателя уровня и резерва топлива. Если датчик снят не для замены, то промываем фильтр Б ацетоном и продуваем трубку фильтра сжатым воздухом.

7. Установка всех снятых деталей выполняется в обратной последовательности
