Привод воздушной заслонки - проверка и регулировка

1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к ТО и ремонту").

2. Снимаем корпус воздушного фильтра со шпилек карбюратора (см. "Корпус воздушного фильтра - снятие и установка").

3. Перемещаем от себя до упора рукоятку тяги управления воздушной заслонкой. При этом положении рукоятки заслонка должна занять вертикальное положение. Если положение заслонки невертикальное, регулируем привод.

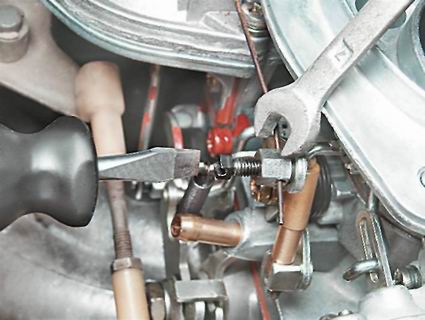

4. Удерживая от проворачивания ключом на 7 мм втулку, шлицевой отверткой ослабляем затяжку винта крепления тяги. При этом заслонка под действием возвратной пружины принимает вертикальное положение.

5. Затягиваем винт крепления тяги. При вытянутом положении рукоятки троса воздушная заслонка должна полностью перекрывать отверстие входной горловины первичной камеры карбюратора.

6. Устанавливаем корпус воздушного фильтра на место.
