Крышка багажного отделения - снятие, установка и регулировка

- помощник;

- алюминиевая или медная проволока длиной один метр.

1. Подготавливаем автомобиль к выполнению работ (см. 5, п. 1, 2 и 4).

2. Снимаем внутренние задние фонари установленные на крышке багажного отделения (см. 13.6.8).

3. Разъединяем колодки жгута проводов дополнительного сигнала торможения (см. 14.5.2, п. 2).

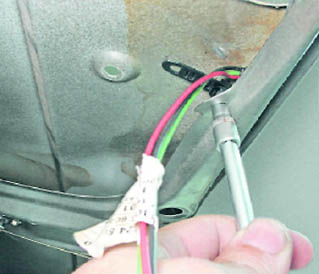

4. Торцовым ключом на 6 мм, отсоединяем держатели жгута проводов от крышки багажного отделения.

5. Выводим жгут проводов из усилителя задней кромки крышки багажного отделения.

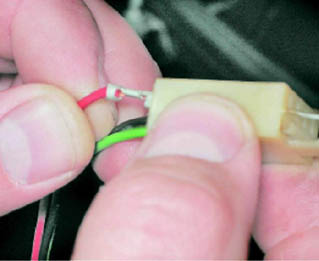

6. Отверткой с тонким лезвием или большой скрепкой поджимаем стопорные усики наконечников проводов соединительных колодок секций задних фонарей. Помечаем на колодке цвет проводов и вынимаем наконечники из соединительных колодок жгута проводов крышки багажного отделения.

7. Извлекаем резиновый уплотнитель жгута проводов из отверстия в усилителе крышки багажного отделения.

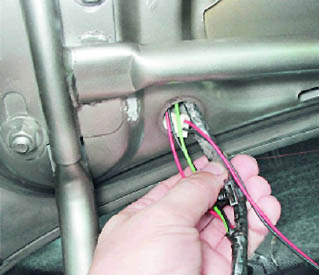

8. Вытягиваем жгут проводов из отверстия.

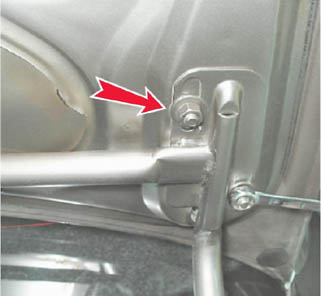

9. Вдвоем, удерживая крышку багажного отделения на весу, ключом на 13 мм отворачиваем четыре гайки крепления крышки к петлям.

10. Снимаем крышку багажного отделения.

Устанавливаем крышку багажного отделения в обратной последовательности, ориентируясь по следам петель, оставшимся на внутренней поверхности крышки.

Отрезком медного или алюминиевого провода протягиваем через усилитель крышки жгут проводов.

Устанавливаем все элементы, демонтированные с крышки багажного отделения, в последовательности обратной их снятию.

1. Снимаем фиксатор замка крышки багажного отделения (см. 14.5.1, п. 11).

2. Слегка ослабляем затяжку гаек крепления крышки багажного отделения.

3. Закрываем крышку и слегка передвигая ее, выставляем положение крышки в проеме. Зазор вдоль передней кромки крышки багажного отделения должен быть равномерным на всем своем протяжении, а зазоры у боковых краев крышки должны быть одинаковыми по всей длине.

4. Установив крышку багажного отделения в требуемое положение, осторожно приоткрываем ее на небольшой угол и затягиваем гайки крепления крышки к петлям.

5. Снова опускаем крышку и убеждаемся в том, что она не изменила своего положения в проеме. При необходимости повторяем регулировку.

6. Устанавливаем на место фиксатор замка.
