Замок крышки багажного отделения - снятие, установка и регулировка

1. Подготавливаем автомобиль к выполнению работы (см. 5, п. 2 и 4).

2. Шлицевой отверткой поддеваем и вынимаем четыре фиксатора крепления накладки замка.

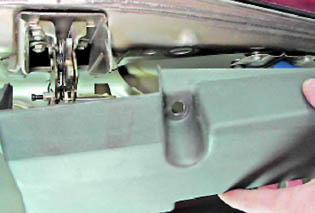

3. Снимаем накладку замка.

4. Отсоединяем тягу мотор-редуктора от замка (см. 14.6.3, п. 2 и 3).

5. Удерживая от проворачивания гайку ключом на 7 мм, шлицевой отверткой отворачиваем винт крепления тяги.

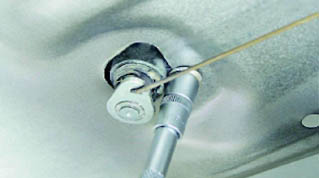

6. Торцовым ключом на 8 мм, отворачиваем болт крепления выключателя замка (личинки).

7. С наружной стороны извлекаем выключатель замка из крышки багажного отделения.

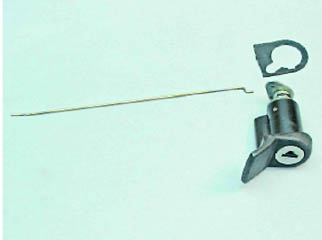

8. Отсоединяем от выключателя замка тягу и снимаем резиновую уплотнительную прокладку.

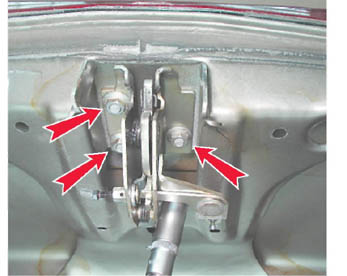

9. Торцовым ключом на 10 мм отворачиваем три гайки крепления замка.

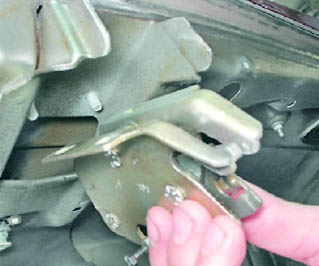

10. Снимаем замок с крышки багажника.

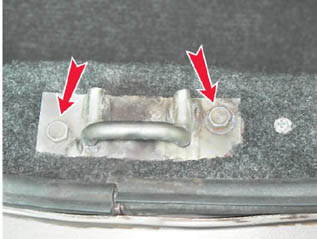

11. При необходимости ключом на 10 мм отворачиваем два болта крепления фиксатора замка и снимаем его с задней панели.

Устанавливаем замок в обратной последовательности.

Регулировка

Ослабив затяжку болтов крепления фиксатора замка, перемещаем его из стороны в сторону и находим такое его положение, при котором середина петли фиксатора точно попадает в прорезь замка, после чего затягиваем болты крепления фиксатора.

Плотность закрывания крышки багажника регулируем, перемещая замок в пределах его крепежных отверстий.
