Решетка воздухопритока системы вентиляции - снятие и установка

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. 5, п. 1, 2 и 4).

2. Снимаем аккумуляторную батарею (см. 13.3.2).

3. Снимаем декоративный пластмассовый колпачок гайки крепления левого рычага стеклоочистителя.

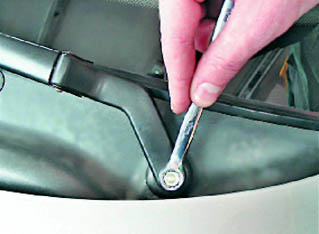

4. Накидным ключом на 10 мм отворачиваем гайку крепления рычага.

5. Снимаем рычаг с вала и помечаем его маркером.

Совет:

Если рычаг плотно сидит на валу, то наживляем гайку на резьбу вала и спрессовываем рычаг при помощи раздвижных пассатижей (см. 14.7.6, фото п. 7).

6. Аналогично снимаем правый рычаг.

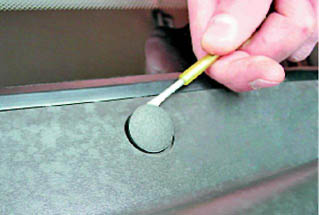

7. Тонкой шлицевой отверткой извлекаем четыре декоративные заглушки, закрывающие саморезы верхнего крепления решетки воздухопритока.

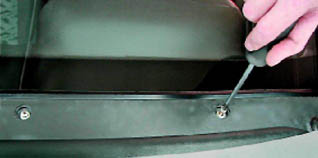

8. Крестовой отверткой отворачиваем четыре самореза верхнего крепления решетки воздухопритока.

9. Снимаем уплотнитель перегородки моторного отсека.

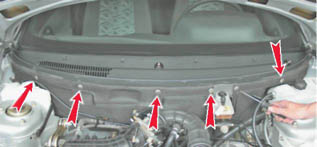

10. Крестовой отверткой отворачиваем шесть саморезов крепления правой и левой частей обивки моторного отсека к решетке воздухопритока.

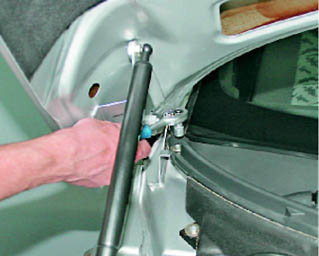

11. Торцовым ключом на 10 мм отворачиваем две гайки правого и левого крепления решетки воздухопритока к кронштейнам кузова.

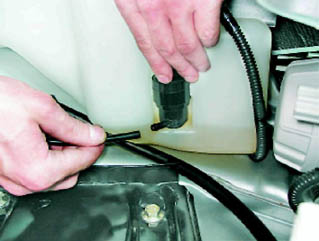

12. Отсоединяем шланг от насоса омывателя ветрового стекла.

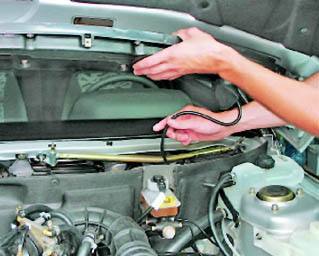

13. Вытягивая шланг омывателя из перегородки моторного отсека, снимаем решетку воздухопритока.

Установка

Устанавливаем решетку воздухопритока в обратной последовательности. При этом рычаги стеклоочистителя насаживаем на валы в соответствии с метками.
