Щит заднего тормозного механизма - снятие и установка

Для выполнения работы потребуются:

- шестигранный ключ на 8 мм с удлинителем;

- тиски с мягкими накладками.

1. Снимаем со щита тормозной цилиндр (см. 12.3.4).

2. Шестигранным ключом на 8 мм, через отверстие во фланце ступицы, отворачиваем четыре болта крепления ее оси.

3. Пропуская трос стояночного тормоза через отверстие в опорном щите, снимаем ось в сборе со ступицей и опорным щитом.

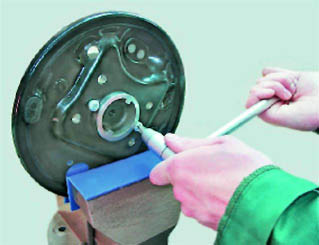

4. Закрепляем опорный щит в тисках с мягкими губками. Большой крестовой отверткой с воротком отворачиваем два винта крепления опорного щита.

5. Снимаем щит с оси ступицы. Установка

1. Сборку проводим в обратной последовательности.

2. Удаляем воздух из системы гидропривода (см. 12.1.2).

3. Для самоустановки зазоров между тормозными колодками и барабаном, после его установки несколько раз нажимаем на педаль тормоза.

4. Регулируем стояночную тормозную систему (см. 12.5.1).
