Генератор
На автомобиле установлен трехфазный генератор переменного тока с электромагнитным возбуждением, диодным выпрямительным блоком и со встроенным регулятором напряжения модели 9402.3701 или аналогичный. Максимальная сила тока 80 или 90 А. Привод генератора осуществляется поликлиновым ремнем от шкива коленчатого вала.
Детали генератора:
1 - защитный кожух выпрямительного блока; 2 - винты крепления регулятора напряжения; 3 - регулятор напряжения; 4 - выпрямительный блок; 5 - конденсатор; 6 - задняя крышка; 7 - статор с обмотками; 8 - ротор; 9 - передняя крышка; 10 - дистанционная втулка; 11 - шкив; 12 - шайба; 13 - пружинная шайба; 14 - гайка крепления шкива; 15 - передний подшипник; 16 - задний подшипник; 17 - стяжные болты крышек; 18 - болты (с изолирующими прокладками) крепления блока выпрямителей и выводов обмоток статора; 19 - болт (без изолирующей прокладки) крепления блока выпрямителей; 20 - винт крепления конденсатора; 21 - элементы крепления контактного болта; 22 - дистанционная втулка; 23 - изолирующая втулка; 24 - контактный болтГенератор - это электрическая машина, превращающая механическую энергию, вырабатываемую двигателем, в электрическую. При вращении ротора в трех статорных обмотках генератора генерируется переменный ток, для преобразования которого в постоянный в генератор вмонтирован выпрямительный блок на полупроводниковых диодах. Напряжение вырабатываемого генератором тока зависит от частоты вращения ротора и силы тока возбуждения, протекающего через обмотку ротора (обмотку возбуждения). Для регулировки силы тока в обмотке возбуждения в генератор встроен автоматический регулятор напряжения. Он поддерживает в бортовой электросети автомобиля постоянное напряжение в пределах 13,2-14,7 В, независимо от оборотов коленчатого вала двигателя. При одновременной работе мощных потребителей электроэнергии и низкой частоте вращения коленчатого вала (на холостом ходу) напряжение в бортовой сети автомобиля может быть ниже указанного предела. Аккумуляторная батарея при этом перестает заряжаться, а при большом потреблении тока даже начинает разряжаться.
Слабое натяжение ремня привода генератора приводит к его проскальзыванию по шкивам, что не позволяет генератору развить необходимую мощность и приводит к быстрому износу ремня. Косвенно проскальзывание ремня можно определить по тусклому свечению фар в темное время суток и по свистящему звуку в передней части двигателя при увеличении оборотов коленчатого вала.
Рекомендация.
Если на щитке приборов загорелась контрольная лампа заряда аккумуляторной батареи, не спешите сразу снимать генератор для ремонта или замены. Сначала проверьте исправность предохранителя F19 (см. "Монтажный блок предохранителей и реле"), поступление напряжения +12 В на обмотку возбуждения генератора при включении зажигания (вывод D) и натяжение ремня привода генератора (см. "Ремень привода генератора - проверка состояния и регулировка натяжения"). Исправность генератора можно проверить, не снимая его с двигателя (см. "Генератор - проверка без снятия с автомобиля").

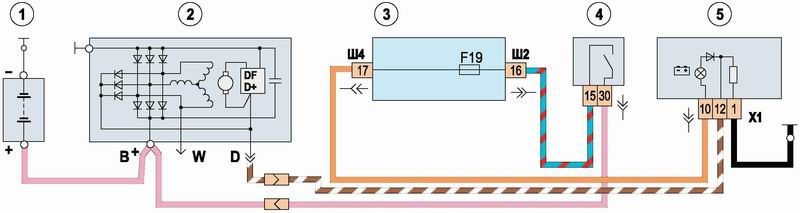

Схема электрических соединений генератора:
1 - аккумуляторная батарея; 2 - генератор; 3 - монтажный блок; 4 - выключатель (замок) зажигания; 5 - контрольная лампа заряда аккумуляторной батареи в щитке приборов
