эксплуатация, техническое обслуживание, ремонт автомобиля Lada 112 с 8 и 16-клапанными двигателями 1,5i и 1,6i
Подрулевые переключатели - снятие и установка
Замечание.
Подрулевые переключатели можно снять и установить как по отдельности, так и в сборе с соединителем (центральной частью переключателей). В зависимости от цели работы количество и порядок операций, показанных в разделе, следует изменить. Например, заменить любой из подрулевых переключателей можно без снятия рулевого колеса.
Снятие
1. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем декоративные накладки рулевой колонки (см. "Декоративные накладки рулевой колонки - снятие и установка").
3. Если требуется снять соединитель подрулевых переключателей, снимаем рулевое колесо (см. "Рулевое колесо - снятие и установка").
4. Сжав пружинные фиксаторы правого переключателя, извлекаем его из соединителя вместе с подключенной колодкой жгута проводов.
5. Отсоединяем колодку жгута проводов от переключателя.
6. Аналогично снимаем левый подрулевой переключатель.

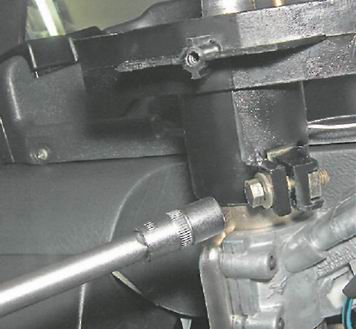

7. Торцовым ключом на 8 мм отворачиваем на несколько оборотов стяжной болт крепления соединителя подрулевых переключателей.

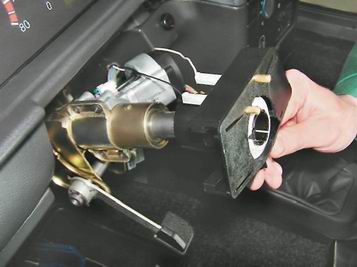

8. Снимаем соединитель с рулевой колонки.

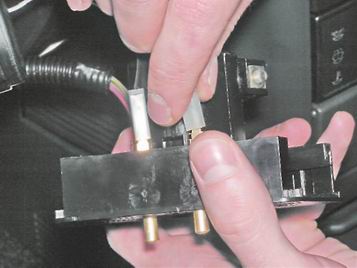

9. Отсоединяем колодки двух проводов от контактов выключателя звукового сигнала.
Установка
1. В произвольном порядке подсоединяем колодки двух проводов звукового сигнала к соединителю подрулевых переключателей.
2. Надеваем соединитель на рулевую колонку.
3. Слегка затягиваем стяжной болт крепления соединителя (так, чтобы положение переключателя можно было изменять усилием руки).
Замечание.

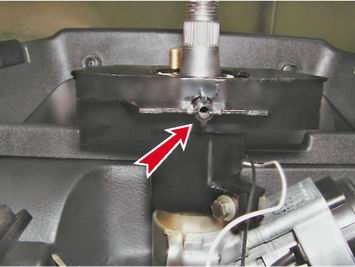

Необходимо установить соединитель подрулевых переключателей в такое положение, при котором центральный саморез крепления нижней накладки рулевой колонки можно было бы завернуть в соответствующее отверстие соединителя.
4. Устанавливаем нижнюю накладку рулевой колонки на место и крестовой отверткой заворачиваем два самореза крепления накладки к поперечине панели приборов.
5. Регулируем положение соединителя на рулевой колонке, добиваясь возможности заворачивания центрального самореза крепления накладки рулевой колонки в соответствующее отверстие соединителя.
6. Найдя оптимальное положение соединителя, выворачиваем два самореза и снимаем нижнюю накладку рулевой колонки.
7. Не смещая соединитель, затягиваем болт его крепления.
8. Дальнейшую работу выполняем в обратной последовательности.
