Щиток приборов - замена ламп
Замечание.
При поиске неисправной лампы учитывайте, что щиток перевернут. Расположение ламп с лицевой стороны щитка приборов будет зеркальным.

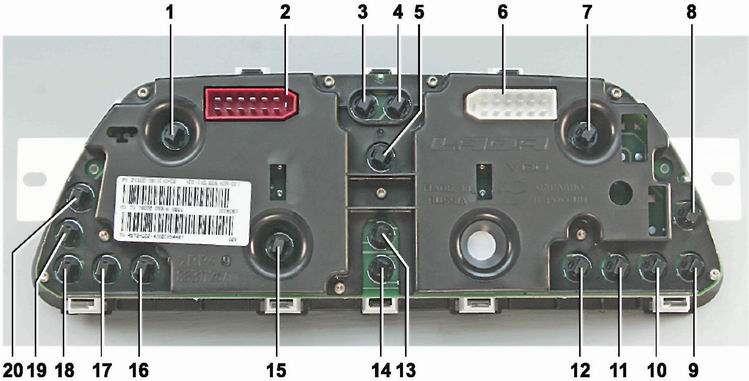

Расположение ламп на щитке приборов:
1, 5, 7, 8, 20 - лампы подсветки; 2 - гнездо для подсоединения красной колодки жгута проводов; 3 - контрольная лампа указателей правого поворота; 4 - контрольная лампа указателей левого поворота; 6 - гнездо для подсоединения белой колодки жгута проводов; 9 - резервное гнездо (контрольная лампа подушки безопасности); 10 - контрольная лампа аварийного давления масла; 11 - контрольная лампа включения стояночного тормоза; 12 - контрольная лампа заряда аккумуляторной батареи; 13 - контрольная лампа включения аварийной сигнализации; 14 - контрольная лампа неисправности системы управления двигателем; 15 - лампа подсветки дисплея одометра; 16 - контрольная лампа включения дальнего света фар; 17 - контрольная лампа недостаточного уровня тормозной жидкости; 18 - контрольная лампа включения наружного освещения; 19 - контрольная лампа резерва топливаПоследовательность выполнения
1. Снимаем щиток приборов (колодки жгутов проводов можно не отсоединять) (см. "Щиток приборов - снятие и установка").

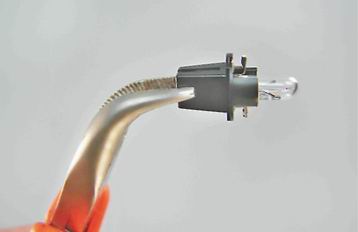

2. Для замены любой лампы поворачиваем выступающую часть патрона лампы против часовой стрелки и вынимаем патрон вместе с лампой из щитка приборов. Заменяем неисправную лампу (см. табл. 16.3).
3. Устанавливаем новую лампу и щиток приборов в обратной последовательности.
