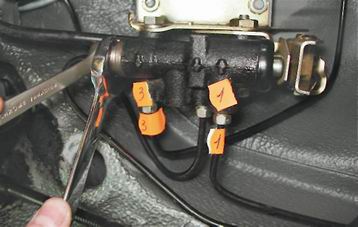

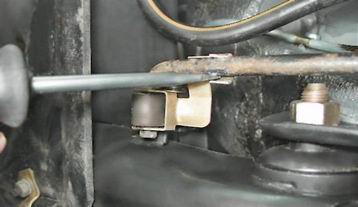

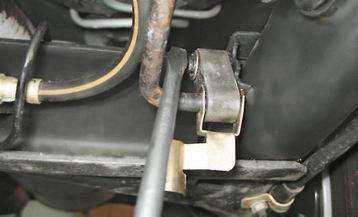

Регулятор давления жидкости в задних тормозных механизмах - снятие и установкаДля выполнения работы потребуются специальные ключи для штуцеров тормозных трубок. Снятие 1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту"). 2. Очищаем регулятор давления и механизм привода регулятора от грязи. 3. Обрабатываем ввернутые в регулятор штуцера тормозных трубок проникающей смазкой. 4. Шлицевой отверткой отгибаем края фиксатора рычага. 5. Выводим рычаг из серьги. 6. К регулятору подходят четыре тормозные трубки: две подводящие (от главного тормозного цилиндра) и две отводящие (к рабочим цилиндрам). На корпусе регулятора имеются рельефные стрелки, указывающие места подсоединения подводящих и отводящих трубок. Для облегчения сборки помечаем порядок подсоединения тормозных трубок к регулятору. 7. Специальным ключом ослабляем затяжку штуцера тормозной трубки, подходящей к регулятору давления с торца, удерживая наконечник регулятора рожковым ключом на 21 мм. 8. Специальным ключом ослабляем затяжку штуцеров трех тормозных трубок, подходящих к регулятору сбоку. 9. Окончательно отворачиваем штуцера рожковым ключом того же размера. Предупреждение! При отсоединении трубок от регулятора следите за тем, чтобы трубки не вращались вместе со штуцерами. Если трубки "закисли" в штуцерах - замените их. 10. Торцовым ключом на 10 мм отворачиваем две гайки крепления кронштейна регулятора к кузову автомобиля. 11. Снимаем регулятор давления в сборе с кронштейном и упругим рычагом. 12. Ключом на 13 мм отворачиваем болт заднего крепления регулятора к кронштейну. 13. Ключом того же размера отворачиваем болт переднего крепления регулятора. 14. Снимаем кронштейны и рычаги с регулятора. Установка 1. Собираем и устанавливаем регулятор в обратной последовательности. 2. Подсоединяем тормозные трубки в соответствии с нанесенными при разборке метками. 3. Затягиваем штуцера трубок специальным ключом. 4. Прокачиваем гидравлический привод тормозной системы (см. "Гидравлический привод тормозов - прокачка"). 5. Регулируем привод регулятора давления (см. "Регулятор давления жидкости в задних тормозных механизмах - регулировка"). |
||||
