Рулевое управление - проверка технического состояния
Для выполнения работы потребуется помощник.
Последовательность выполнения
1. Убеждаемся, что рычаг фиксации рулевой колонки поднят до упора. Пытаясь перемещать рулевое колесо в вертикальной плоскости, проверяем надежность крепления рулевой колонки механизмом фиксации. Если рулевая колонка перемещается, регулируем механизм фиксации (см. "Механизм фиксации рулевой колонки - проверка и регулировка").
2. Пробуя перемещать рулевое колесо вдоль оси рулевого вала, убеждаемся в отсутствии люфта рулевого колеса на шлицах вала и вала в рулевой колонке.

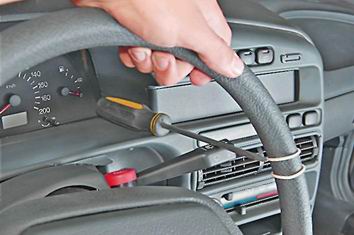

3. Для проверки люфта в рулевом управлении поворачиваем рулевое колесо в положение, соответствующее движению прямо. На панель приборов укладываем шлицевую отвертку таким образом, чтобы ее лезвие располагалось рядом с ободом рулевого колеса. Поворачивая рулевое колесо направо до начала поворота колес (выбирая люфт), а затем налево и, ориентируясь по лезвию отвертки, мелом, отрезками проводов или иным способом отмечаем эти положения на ободе. Люфт не должен быть более 5° (или 18 мм) при измерении по наружной части обода.
Замечание:
Увеличенный люфт свидетельствует о необходимости поиска и устранения неисправности. Как правило, в первую очередь в рулевом управлении выходят из строя наконечники рулевых тяг.
4. Для проверки отсутствия люфта в наконечниках рулевых тяг, помощник слегка покачивает рулевое колесо из стороны в сторону.

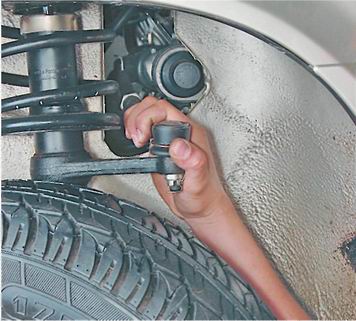

Положив руку на место соединения рулевой тяги с поворотным рычагом стойки подвески так, чтобы ладонь касалась их одновременно. При появлении люфта в наконечнике рулевой тяги, будет ощущаться смещение поворотного рычага относительно тяги.
5. Проверяем затяжку контргаек соединительной муфты.
6. Повторяем проверку с другой стороны автомобиля. Неисправные шарниры заменяем (см. "Наконечник рулевой тяги - замена"). При необходимости подтягиваем контргайки.
7. При покачивании рулевого колеса из стороны в сторону, прислушиваемся к работе рулевого механизма. Стук со стороны правого края рулевого механизма свидетельствует об износе опорной втулки. Неисправный рулевой механизм разбираем и ремонтируем, либо заменяем (см. "Рулевой механизм - снятие и установка").
