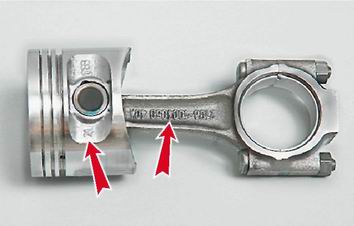

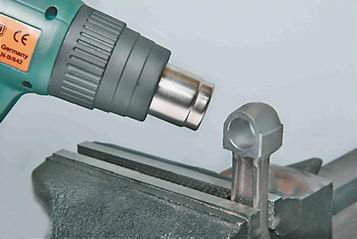

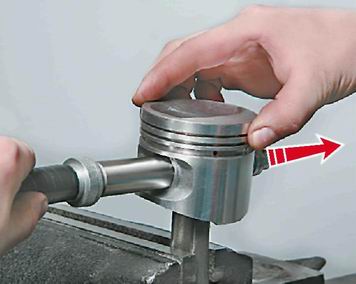

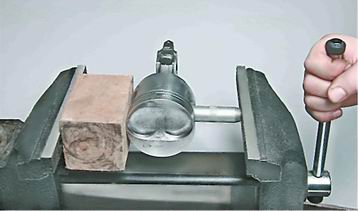

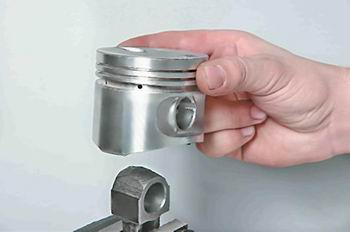

Шатунно-поршневая группа с запрессованным пальцемЗамена шатунно-поршневой группы с запрессованным пальцем производится в той же последовательности, что и замена шатунно-поршневой группы с плавающим пальцем, но имеет одну особенность. Палец установлен в шатун "на горячую", и не фиксируется стопорными кольцами. Предупреждение! Детали шатунно-поршневой группы с плавающим пальцем не взаимозаменяемы с деталями шатунно-поршневой группы с запрессованным пальцем. Для выполнения работы потребуются: - приспособление для выпрессовки поршневого пальца; - оправка для установки поршневого пальца; - технический фен (термопистолет). Разборка 1. Снимаем с поршня поршневые кольца (см. "Поршневые кольца и шатунные вкладыши - замена"). 2. Приспособлением выпрессовываем поршневой палец. 3. При отсутствии специального приспособления, палец можно выпрессовать в больших слесарных тисках при помощи оправки. В качестве упора используем деревянный брусок достаточной толщины с высверленным в нем отверстием для пальца. 4. Снимаем поршень с шатуна. Сборка 1. Подбираем поршни к цилиндрам и пальцы к поршню (см. "Шатунно-поршневая группа с плавающим пальцем"). Предупреждение! В двигатель должны быть установлены поршни и шатуны одного класса по массе. 2. Устанавливаем поршневой палец на оправку. 3. Зажимаем шатун в тисках и термопистолетом нагреваем его верхнюю головку до температуры 200-250°С. 4. Надеваем на верхнюю головку шатуна поршень и центруем их отверстия оправкой. Предупреждение! При сборке шатуна с поршнем убедитесь, что маркировка на шатуне и маркировка на поршне находятся с одной стороны. 5. Прижимая поршень к головке шатуна в направлении стрелки, одним быстрым движением вводим палец в отверстия до упора оправки в поршень. 6. Вынимаем оправку из пальца. 7. Надеваем на поршень кольца и устанавливаем поршень в цилиндр (см. "Поршневые кольца и шатунные вкладыши - замена"). |
||||
