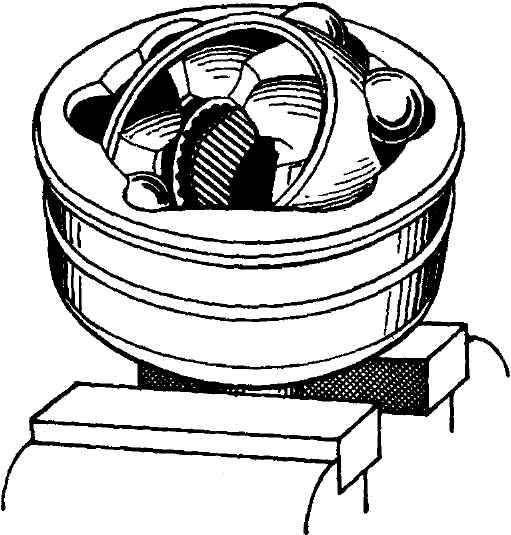

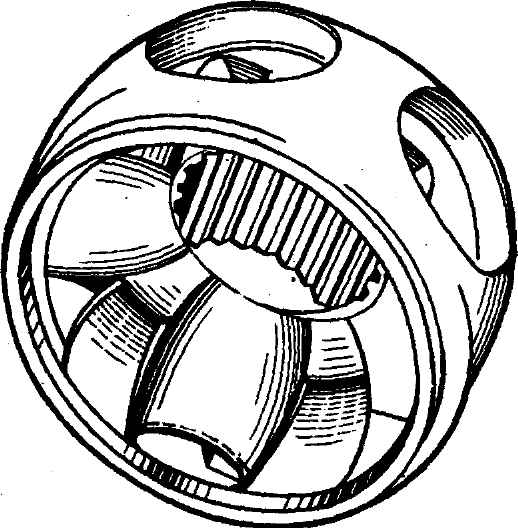

Разборка и сборка шарниров привода переднего колесаРазборка шарниров производится только в случае повреждения защитного чехла, когда возникает необходимость в замене смазки. Снятие, разборка и сборка наружного шарнира Для снятия наружного шарнира необходимо освободить чехол 4 (см. рис. 3-128) от двух хомутов 2 и 5, аккуратно стянуть чехол с корпуса и продвинуть его по валу с целью получения доступа к запорному кольцу 3. Разборку шарнира производить в следующем порядке: - очистить торцевую поверхность шарнира от смазки; - щипцами или отверткой развести "усы" запорного кольца и, одновременно постукивая мягкой выколоткой по обойме, сбить шарнир со шлицев (при необходимости после этого можно снять чехол для замены); - промыть шарнир в керосине и пометить взаимное положение сепаратора, обоймы и корпуса; аккуратно постукивая оправкой (изготовленной из мягкого материала) по торцу сепаратора, продавить его и обойму до положения, когда шарик (или два соседних шарика) выйдет из дорожки (рис. 3-131); - оправкой, изготовленной из мягкого металла, выдавить шарик из сепаратора и аналогичным способом вынуть остальные шарики; - развернуть сепаратор с обоймой в плоскости, перпендикулярной торцу корпуса шарнира, так, чтобы два удлиненных окна расположились против выступов корпуса, и вынуть сепаратор с обоймой (рис. 3-132); - вращая обойму, утопить один из ее выступов в удлиненном окне сепаратора и выкатить обойму (рис. 3-133); Рис. 3-131. Извлечение шариков из сепаратора наружного шарнира Рис. 3-132. Извлечение сепаратора с обоймой наружного шарнира Рис. 3-133. Извлечение обоймы из сепаратора наружного шарнира - тщательно промыть детали шарнира и проверить их состояние, обращая особое внимание на шлифованные поверхности дорожек и сферические поверхности сепаратора и шариков. Наличие трещин, сколов и следов коррозии недопустимо. При износе рабочих поверхностей беговых дорожек более чем на 0,1 мм и наличии указанных выше дефектов заменить шарнир в сборе. Сборка наружного шарнира производится в порядке, обратном разборке, с учетом следующего: - при необходимости заменить запорное кольцо шарнира; - перед сборкой смазать все детали шарнира смазкой ШРУС-4; - при установке сепаратора в сборе с обоймой обеспечить совпадение меток, нанесенных перед разборкой; - при установке шариков в сепаратор наклонить обойму на угол, приблизительно в два раза больший, чем угол наклона сепаратора; - заложить в шарнир смазку ШРУС-4 в количестве 50 г через шлицевое отверстие обоймы и 25 г на торцевую поверхность шарнира; - перед установкой хомутов выпустить избыток воздуха из чехла, оттянув отверткой внутренний посадочный поясок чехла; - затянуть хомуты и проверить, нет ли трещин в зоне замка хомутов. При обнаружении трещин заменить хомуты новыми. Хомуты должны надежно фиксировать грязезащитные чехлы на посадочных поясках и обеспечить шарнирам полную герметичность. |
||||
