Отопитель

Для снятия отопителя выполните следующие операции:

- переведите вправо до отказа рукоятку управления краном отопителя и слейте жидкость из системы охлаждения двигателя;

- отсоедините "массовый" провод аккумуляторной батареи;

- снимите панель приборов;

- ослабьте стяжные хомуты и отсоедините от патрубков отопителя резиновые шланги для подвода и отвода жидкости, а затем снимите резиновый уплотнитель трубок и отсоедините электрические провода; отверните гайки крепления отопителя, отсоедините "массовый" провод электродвигателя вентилятора и снимите отопитель в сборе с кронштейном 11 (рис. 8-26) рычагов управления.

Установку отопителя выполняйте в обратном порядке. После установки и подсоединения шлангов заправьте жидкостью систему охлаждения двигателя и проверьте герметичность соединений.

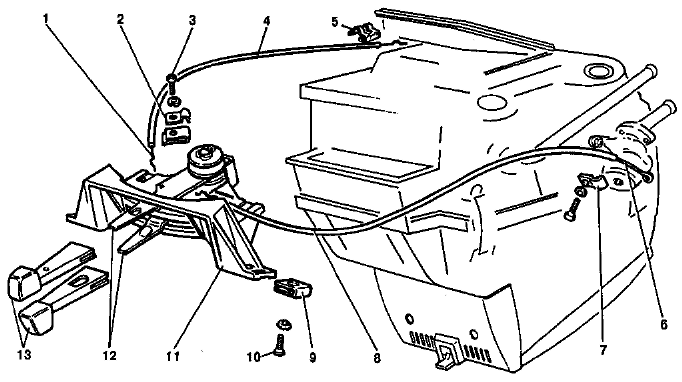

Рис. 8-26. Привод управления отопителем: 1 - гибкая тяга управления крышкой воздухопритока; 2,5,7 - прижимные скобы крепления оболочек гибких тяг; 3 и 10 - винты крепления; 4 и 8 - оболочки гибких тяг; 6 - гибкая тяга управления краном; 9 - пружинная гайка крепления кронштейна рычагов управления; 11 - кронштейн рычагов управления; 12 - рычаги управления отопителем; 13 - рукоятки рычагов управления

Для разборки снятого отопителя:

- отсоедините гибкие тяги 1 и 6 от крана и крышки воздухопритока, при необходимости ослабив винты прижимных скоб 2, 7 (см. рис. 8-26) крепления оболочек тяг, затем снимите скобу 5 и тяги в сборе с оболочками;

- снимите четыре пружинные скобы 9 (рис. 8-27) и отсоедините кожух вентилятора от кожуха 4 радиатора;

- снимите две пружинные скобы 20 и выньте электровентилятор из кожуха;

- отверните гайку крепления крыльчатки 17 и снимите крыльчатку с электродвигателя 18;

- отверните гайку и снимите скобу крепления подводящей и отводящей трубок;

- снимите кран 14 радиатора, отвернув гайки крепления и выньте из кожуха 4 радиатор 12.

Сборку отопителя выполняйте в обратной последовательности. Перед сборкой обратите внимание на правильность установки уплотнительных прокладок и на надежность затягивания стяжных хомутов резиновых шлангов.

Рис. 8-27. Детали отопителя: 1 - крышка воздухопритока; 2 - прокладка крышки воздухопритока; 3 - прокладка радиатора; 4 - кожух радиатора; 5 - направляющий кожух вентилятора; б - кожух вентилятора; 7 - кронштейн крепления кожуха вентилятора; 8 - воздухораспределительная крышка; 9 - пружинная скоба крепления кожуха вентилятора; 10 - дополнительный резистор; 11 - защитный кожух отопителя; 12 - радиатор; 13 - подводящая труба; 14 - кран; 15 - алюминиевый радиатор (вариантного исполнения); 16 - отводящая труба; 17 - крыльчатка вентилятора; 18 - электродвигатель; 19 - подушка электродвигателя; 20 - пружинная скоба крепления электродвигателя
