Снятие и установка сидений

Устройство передних сидений показано на рис. 8-24 и 8-25.

Рис. 8-24. Переднее сиденье: 1 - подушка; 2 - спинка; 3 - направляющая подголовника; 4 - шплинт; 5 - основание спинки; 6 - рукоятка плавного регулирования наклона спинки; 7 - рукоятка регулирования наклона спинки; 8 - основание подушки; 9 - салазки сиденья; 10 - рукоятка защелки салазок

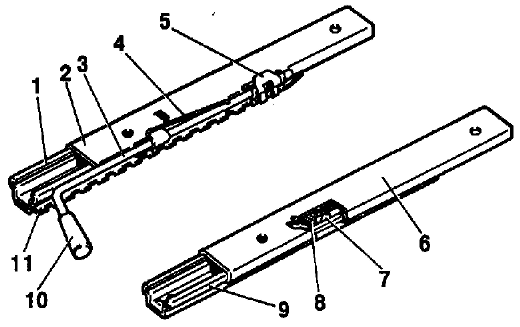

Рис. 8-25. Салазки переднего сиденья: 1 - внутренняя направляющая; 2 - внутренний ползун; 3 - ось защелки; 4 - пружина защелки; 5 - защелка салазок; 6 - наружный ползун; 7 - ролик; 8 - ограничитель; 9 - наружная направляющая; 10 - рукоятка защелки салазок; 11 - фиксатор

Передние сиденья. Для снятия сиденья передвиньте его до отказа назад и выверните болты крепления направляющих салазок к полу кузова. Затем передвиньте сиденье до отказа вперед, выверните болты крепления направляющих к полу и снимите сиденье в сборе с салазками.

Установку сиденья выполняйте в обратном порядке.

Для разборки механизма передвижения выверните болты крепления ползунов 2 и 6 (см. рис. 8-25) к каркасу подушки и снимите салазки. Сдвиньте ползуны, выньте ролики 7 и ограничитель 8. Сборку выполняйте в обратном порядке.

Заднее сиденье. Для снятия сиденья отверните две гайки крепления петель подушки к кронштейнам пола кузова, нажмите на рукоятки замков спинки вверх и выведите их из зацепления с фиксатором. Наклоном вперед уложите спинку в горизонтальное положение, затем поставьте его вертикально и выньте из салона автомобиля.

Установку заднего сиденья выполняйте в обратной последовательности.
