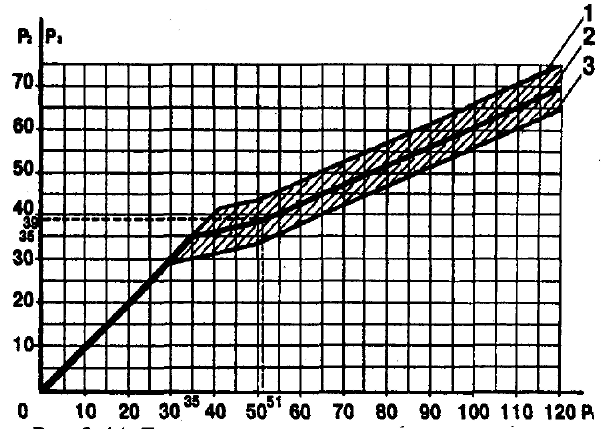

Регулятор давленияСнятие и установка Отсоедините от регулятора давления и пометьте положение трубопроводов, чтобы при установке не перепутать их. Затем снимите регулятор давления, отвернув гайки его крепления к стойке брызговика кузова. Установка регулятора проводится в обратном порядке. Разборка, проверка деталей и сборка В зависимости от характера неисправности разборка регулятора давления может быть полной или неполной. В случае подтекания жидкости из-под заглушки производится неполная разборка регулятора. Для этого выверните пробку 11 (см. рис. 6-2), выньте пружину 12с опорной чашкой и, подавая сжатый воздух в камеру С, вытолкните из корпуса толкатель 8 в сборе с уплотнительными кольцами 15 и втулкой 14. Полная разборка проводится в случае подтекания тормозной жидкости из-под стакана 1 (см. рис. 6-2) или несоответствия характеристик регулятора давления при проверке на стенде. При полной разборке сверлом 2,5-3 мм осторожно, чтобы не повредить корпус .регулятора, высверливают места кернения стакана 1. Специальным приспособлением спрессуйте стакан 1, затем, предварительно поджав втулку 2 внутрь корпуса, выньте стопорное кольцо 17. Придерживая втулку 2 на штоке поршня, выньте поршень 3 в сборе с уплотнителем 16, пружиной, шайбами, уплотнительным кольцом 4 и втулкой 2. Втулка 6 стопорится в корпусе кольцом 5 и из корпуса не вынимается. Отверните пробку 11 и выньте из корпуса пружину 12 и толкатель 8 в сборе с тарелкой, уплотнительными кольцами 15 и втулкой 14. Проверьте длину пружины 21 - она должна быть 24 мм под нагрузкой 110+11 H (11+1 кгс). Проверка деталей. Промойте детали изопропиловым спиртом (или тормозной жидкостью) и внимательно осмотрите их. Поверхности деталей не должны иметь повреждений и заметного износа. Проверьте состояние и упругость пружины втулки толкателя, длина которой под нагрузкой 14+1,5 H (1,4+0,15 кгс) должна быть 7,5 мм. Поврежденные и изношенные детали, а также уплотнительные кольца замените новыми. На стенде БС-137.000 проверьте герметичность клапана регулятора давления, завальцованного в пробке 11. Если он пропускает жидкость -замените пробку регулятора в сборе с клапаном. Сборка. Соберите узел толкателя, смазывая все детали тормозной жидкостью. Собранный узел установите в корпус регулятора давления, установите чашку с пружиной и заверните пробку 11 моментом 39,2-49 H·м (4-5 кгс·м). Проверьте утопание заглушки 13 (см. рис. 6-2) в корпусе регулятора, которое должно составлять 1-2 мм. При сборке стакан 1 замените новым. Проверка регулятора давления на стенде Установив регулятор давления на стенд, подключите его, как указано на рис. 6-13. Рис. 6-13. Схема проверки регулятора давления на стенде: 1 - клапаны для прокачки; 2 - манометры; 3 - цилиндр для создания давления Прокачайте систему через клапаны 1. Проверьте герметичность подсоединения регулятора к стенду (утечка не допускается). Подайте на входы А и D регулятора пульсирующее давление 0-8 МПа (0-80 кгс/см2) с частотой около 1 Гц. Выполните 15-20 циклов для приработки деталей регулятора. Определите давление включения регулятора. Для этого используйте манометры М1 и М2. Медленно подавая давление на входы А и D, замерьте величину давления, при которой появляется разность между их показаниями. Давление на манометре М1 будет нарастать в прежнем темпе, а темп нарастания давления на манометре М2, уменьшится и его показания будут отставать. Величина давления, при котором начинает появляться разность в показаниях манометров, соответствует давлению включения регулятора. Оно должно быть в пределах 3,5+0,5 МПа (35+5 кгс/см2). Промойте детали регулятора давления в диапазоне давления от 3 до 12 МПа (от 30 до 120 кгс/см2) на входах А и D. Давление на выходе В (показание манометра М2) должно укладываться в заштрихованную зону (рис. 6-14). Показание манометров М3 и М2 (см. рис. 6-13) не должны отличаться более чем на 0,5 МПа (5 кгс/см2) в диапазоне давления от 0 до 12 МПа (от 0 до 120 кгс/ см2) на входах А и D регулятора. Рис. 6-14. Диаграмма проверки работоспособности регулятора давления: Р1 - давление на входах А и D в камеры (см. рис. 6-13) регулятора давления, МПа (кг/ см2), Р2 - давление на выходе В из камеры; Р3 - давление на выходе С из камеры, МПа (кг/см2), 1 - верхняя граница давления Р2; 2 - номинальная величина давления Р2; 3 - нижняя граница давления Р3 |
||||
