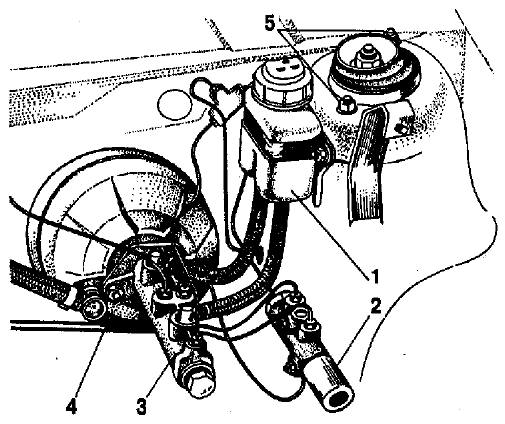

Вакуумный усилительСнятие и установка При снятии усилителя главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы (чтобы в нее не попал воздух). Для снятия: - отсоедините толкатель вакуумного усилителя от педали; - отверните гайки крепления главного цилиндра 3 (рис. 6-10) к усилителю 4, снимите его со шпилек и отведите в сторону, осторожно изгибая трубопроводы, чтобы не повредить их; - отсоедините от усилителя шланг; - отвернув гайки, крепящие вакуумный усилитель 4 к кронштейну педалей сцепления и тормоз за, снимите вакуумный усилитель. Установку вакуумного усилителя проводите в обратном порядке. Разборка вакуумного усилителя не допускается. Рис. 6-10. Расположение на автомобиле вакуумного усилителя, главного цилиндра с бачком и регулятора давления: 1 - бачок главного цилиндра; 2 - регулятор давления; 3 - главный цилиндр; 4 - вакуумный усилитель; 5 - гайки крепления верхней опоры стоики подвески |
||||
