эксплуатация, техническое обслуживание, ремонт автомобиля Lada 110, 111, 112 с 16-клапанными двигателями 1,5i и 1,6i
Дверь - снятие и установка
Замечание:
Работа по снятию двери трудоемкая -предварительно требуется демонтировать жгут проводов, проложенный внутри двери. Для выполнения работы может потребоваться помощник, чтобы снять и перенести дверь.
Снятие
1. Подготавливаем автомобиль к выполнению работу (см. 5, п. 2а).

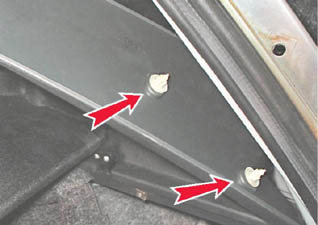

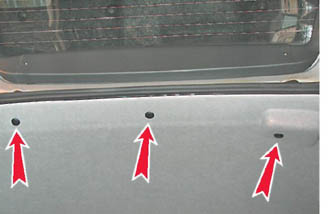

2. Извлекаем три держателя обивки потолка аналогично тому, как это показано при снятии обивки двери багажного отделения (см. 14.7.3, п. 6).

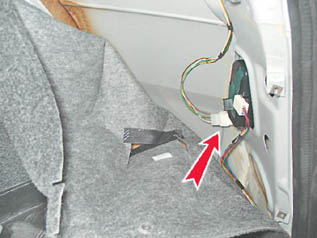

3. Отвернув четыре самореза, отгибаем правую обивку багажника и разъединяем колодки правой ветви проводов двери багажного отделения.
4. Помечаем цвета проводов и извлекаем наконечники проводов из колодки, аналогично тому, как это показано при снятии двери багажного отделения хэтчбека (см. 14.6.8, п. 13-15).
5. Отвернув саморез, отсоединяем декоративную накладку от задней стойки (накладку удерживают два держателя).
Замечание:
Снимать накладку не требуется, достаточно отвести ее от стойки, чтобы можно было вытянуть провода.

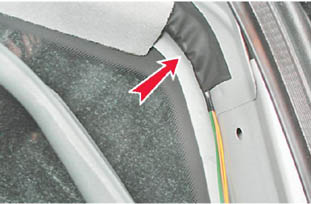

6. Провода на стойке крепятся изоляционной лентой, удаляем ее.
7. Аналогично освобождаем провода, проложенные по задней левой стойке.
8. Снимаем спойлер с двери (см. 14.7.2).
9. Снимаем обивку двери (см. 14.7.3).

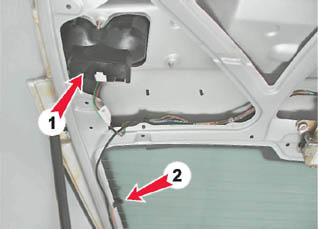

10. Отсоединяем колодку проводов (1) от секции заднего левого фонаря и наконечник провода (2) от обогревательного элемента заднего стекла.

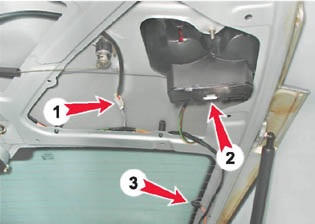

11. Отсоединяем колодку проводов от секции заднего правого фонаря (2), наконечник провода (3)

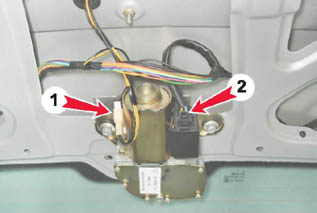

от обогревателя и разъединяем колодку проводов мотор-редуктора (1). 12. Отсоединяем колодку проводов (2) от стеклоочистителя заднего стекла и разъединяем колодку проводов (1) фонарей освещения номерного знака.
13. Извлекаем держатели жгута проводов из отверстий.

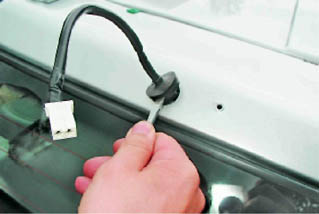

14. Отверткой утапливаем уплотнение в отверстие двери, и через отверстие вытягиваем жгут проводов вместе с колодкой внутрь двери.
15. Отверткой извлекаем уплотнитель трубки омывателя из отверстия двери.

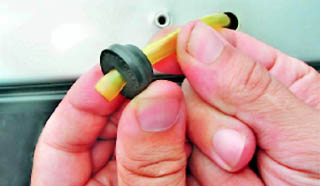

16. Снимаем уплотнитель с трубки омывателя.
17. Вытягиваем трубку омывателя внутрь двери.

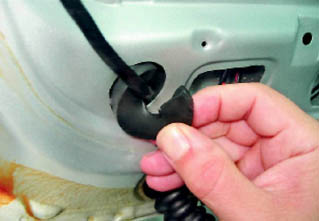

18. Вынимаем уплотнитель из отверстия с внутренней стороны двери...

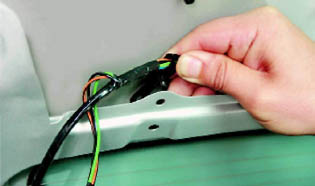

...и вытягиваем левую ветвь жгута проводов из внутренней полости двери.
19. Аналогично извлекаем правую ветвь жгута проводов.

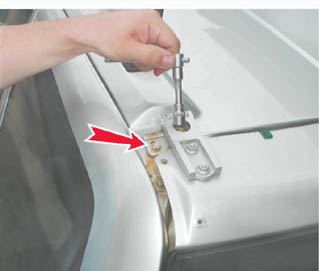

20. Торцовым ключом на 10 мм отворачиваем по два болта крепления правой и левой петель.
Замечание:
Снимать и переносить дверь желательно с помощником.
21. Снимаем дверь вместе с петлями.
Установка

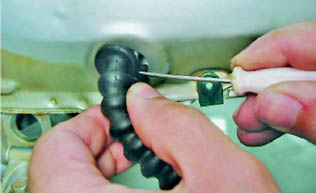

Устанавливаем дверь в обратной последовательности. Чехлы заправляем в отверстия шлицевой отверткой с тонким лезвием.
