эксплуатация, техническое обслуживание, ремонт автомобиля Lada 110, 111, 112 с 16-клапанными двигателями 1,5i и 1,6i
Стеклоочиститель - снятие и установка
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. 5, п. 1, 2 и 4).
2. Снимаем клемму провода с отрицательного вывода аккумуляторной батареи (см. 13.3.4, п. 2).
3. Снимаем обивку двери (см. 14.7.3).
4. Сжав фиксаторы, отсоединяем колодку проводов от мотор-редуктора стеклоочистителя.

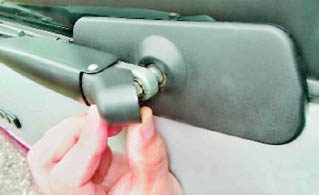

5. Приподнимаем декоративную крышку.

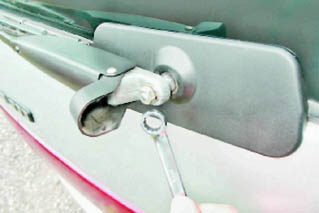

6. Ключом на 10 мм ослабляем затяжку гайки крепления рычага стеклоочистителя. Гайку оставляем на нескольких витках резьбы.

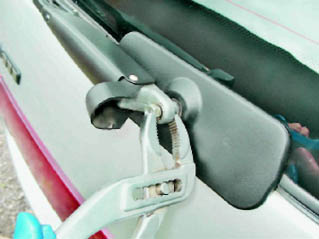

7. Раздвижными пассатижами ослабляем посадку рычага на вале мотор-редуктора.
8. Отвернув гайку, снимаем рычаг с вала.
9. Бородком проталкиваем внутрь двери два распорных стержня крепления декоративной накладки очистителя.
Замечание:
Правый стержень может упереться в мотор-редуктор. Изнутри двери правый стержень следует поддеть отверткой и вынуть. Не потеряйте стержни!

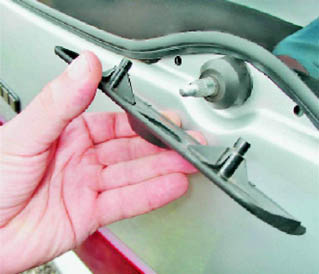

10. Снимаем накладку.

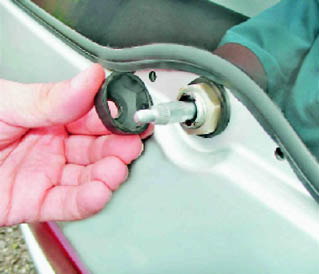

11. Снимаем защитный чехол гайки.
12. С наружной стороны двери накидным ключом на 24 мм отворачиваем гайку крепления моторредуктора.

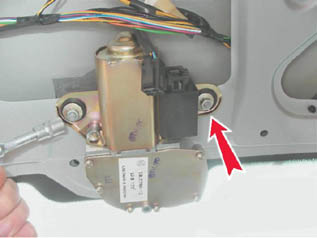

13. Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор-редуктора с внутренней стороны двери.

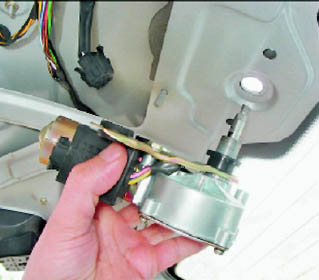

14. Извлекаем вал мотор-редуктора из отверстия двери и снимаем мотор-редуктор вместе с дистанционной втулкой и резиновой уплотнительной прокладкой.

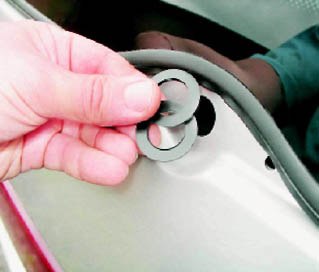

15. С наружной стороны двери снимаем пластмассовую шайбу и резиновую уплотнительную прокладку.
Установка
Устанавливаем мотор-редуктор и снятые детали в обратной последовательности.
Распорные стержни забиваем в отверстия декоративной накладки очистителя с лицевой стороны двери.
