Задний фонарь (наружный) - снятие и установка
Замечание:
Работа показана на автомобиле с кузовом хэтчбек На автомобилях с кузовом седан и универсал основные операции выполняются аналогично.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. 5, п. 2).
2. Выключаем наружное освещение.
Замечание:
При снятии левого фонаря снимаем плафон освещения багажного отделения (см 13.6.13, п. 3 с. 209).

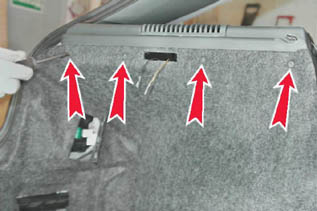

3. Отворачиваем шесть саморезов крепления верхнего края обивки боковины багажника (один саморез ввернут в пластмассовую облицовку задней панели), и отодвигаем верхнюю часть обивки багажного отделения.
Замечание:
На автомобиле с кузовом седан обивка прикреплена к крылу четырьмя саморезами.

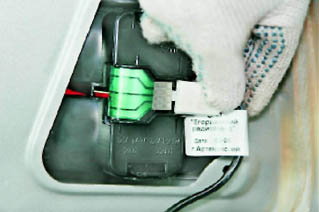

4. Отсоединяем колодку жгута проводов от выводов фонаря.

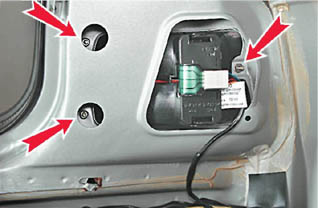

5. Придерживая фонарь снаружи, торцовым ключом на 8 мм отворачиваем три гайки его крепления.
-

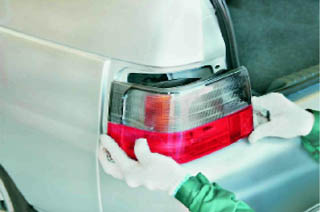

6. Снимаем наружный фонарь.
Установка
Устанавливаем фонарь в обратной последовательности.
