Вакуумный усилитель тормозов - снятие и установка

1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").

2. Снимаем правую и левую части обивки моторного отсека (см. "Обивка моторного отсека - снятие и установка").

3. Отворачиваем две гайки крепления главного тормозного цилиндра к корпусу вакуумного усилителя (см. выше "Главный тормозной цилиндр - снятие и установка").

4. Снимаем шланг подвода разрежения с патрубка обратного клапана усилителя.

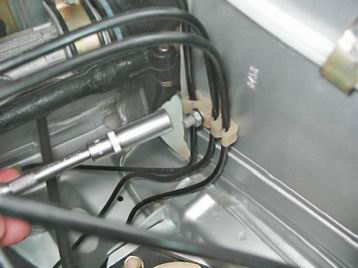

5. Торцовым ключом на 10 мм отворачиваем гайку крепления держателя тормозных трубок на левом брызговике.

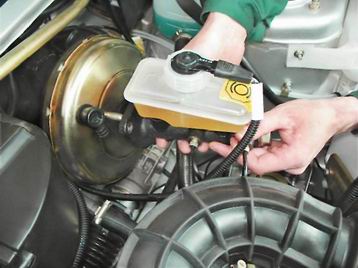

6. Осторожно, не изгибая сильно трубки, отводим цилиндр вперед и снимаем его со шпилек вакуумного усилителя.

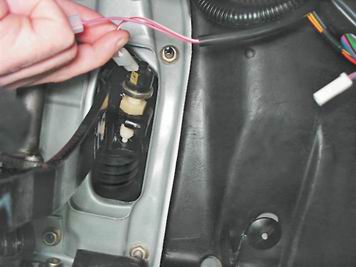

7. Снимаем две колодки проводов с выводов выключателя сигнала торможения, установленного на педальном узле.

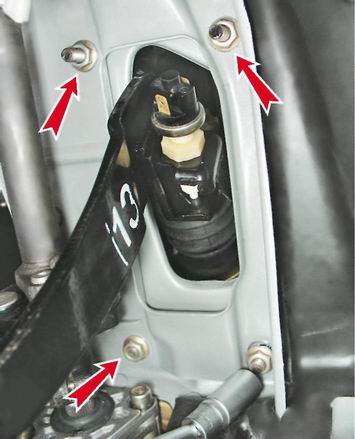

8. Торцовым ключом на 13 мм отворачиваем четыре гайки крепления кронштейна усилителя к кузову автомобиля.

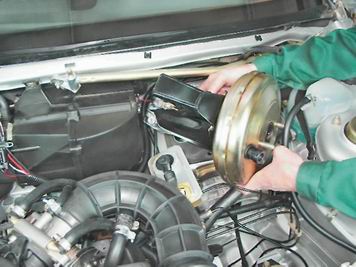

9. Снимаем усилитель в сборе с кронштейном и педалью тормоза.

10. Закрепляем кронштейн усилителя в тисках.

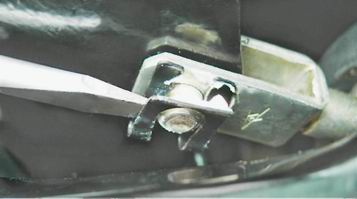

11. Шлицевой отверткой снимаем фиксирующую скобу пальца вилки штока усилителя.

12. Вынимаем палец.

13. Накидным ключом на 17 мм отворачиваем две гайки крепления усилителя к кронштейну.

14. Снимаем усилитель с кронштейна.

1. Устанавливаем усилитель в обратной последовательности.

2. Устанавливаем на место главный тормозной цилиндр.

3. Проверяем работу вакуумного усилителя (см. "Вакуумный усилитель тормозов - проверка").
