Распределитель зажигания 30.3706

Перед установкой распределителя зажигания на стенд проверить состояние контактов прерывателя, не заедает ли на оси рычажок с подвижным контактом и усилие прижатия контактов, которое должно быть 5-6 Н (500-600 гс).

Проверить износ подушечки рычажка прерывателя; в случае износа установить требуемый зазор между контактами прерывателя. Если рычажок заедает на оси или ослабла его пружина, заменить контактную группу.

Если контакты прерывателя загрязнены, пригорели или подверглись эрозии, то зачистить их бархатным надфилем.

После зачистки протереть контакты прерывателя замшей, смоченной в бензине. Затем оттянуть рычажок, чтобы испарился бензин, и протереть контакты еще раз сухой замшей. Вместо замши можно применять любой материал, не оставляющий волокон.

Контакты должны соприкасаться всей поверхностью. Если этого не происходит, то, подгибая кронштейн стойки, отрегулировать положение неподвижного контакта. Нельзя подгибать рычажок с подвижным контактом.

Протереть крышку распределителя от грязи и масла.

Слегка приподняв крышку распределителя, проверить, находится ли наружный контакт ротора против электрода крышки в момент размыкания контактов прерывателя.

Для проверки работы распределителя его необходимо установить на стенд для проверки электрических приборов и соединить распределитель с электродвигателем, частота вращения которого регулируется, с катушкой зажигания и с аккумуляторной батареей; четыре клеммы крышки соединить на стенде с искровыми разрядниками, зазор между электродами которых регулируется.

Установить зазор 5 мм между электродами разрядников, включить электродвигатель стенда и вращать валик распределителя несколько минут по часовой стрелке с частотой 2000 мин^-1. Затем увеличить зазор между электродами до 10 мм и проследить, нет ли внутренних разрядов в распределителе. Внутренние разряды выявляются по звуку или по ослаблению и перебою искрения на разряднике испытательного стенда.

Во время работы распределитель не должен производить шума при любой частоте вращения валика.

Проверка характеристики центробежного регулятора распределителя. Установить распределитель на стенд в соответствии с инструкцией стенда.

Включить электродвигатель стенда и вращать валик распределителя с частотой вращения 150-200 мин^-1. По градуированному диску отсчитать значение в градусах, в соответствии с которым получается одно из четырех искрений.

Повышая частоту вращения и производя отсчеты при каждом ее повышении на 200-300 мин^-1, определить число градусов опережения зажигания относительно первоначального значения в зависимости от частоты вращения вала распределителя. Полученную характеристику сопоставить с характеристикой, показанной на рис. 7-20.

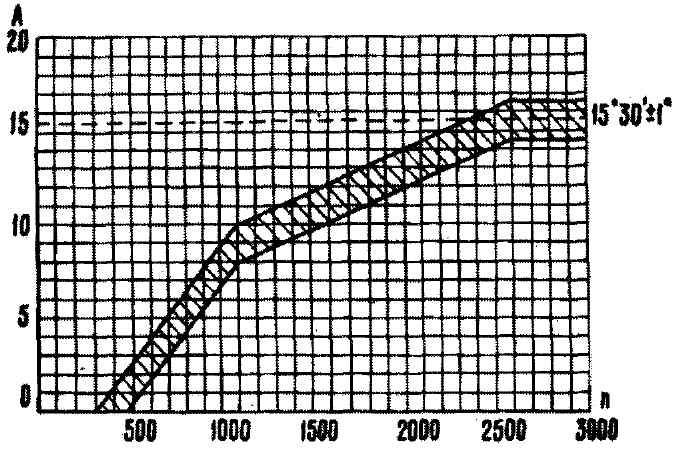

Рис. 7-20. Характеристика центробежного регулятора распределителя зажигания: А - угол опережения зажигания, град; h - частота вращения валика распределителя зажигания, мин^-1

Проверка угла замкнутого состояния контактов (УЗСК). Установить распределитель на стенд, снять с него крышку и подсоединить распределитель к стенду в соответствии с инструкцией стенда.

Включить электродвигатель стенда и довести частоту вращения валика распределителя до вступления в работу центробежного регулятора опережения зажигания.

По освещенным участкам шкалы замерить величину угла замкнутого состояния контактов, которая должна быть 55+3°.

После проверки угла замыкания контактов проверить углы между моментами размыкания контактов в первом и других цилиндрах, которые должны быть 90+1° и 180+1°.

Проверка сопротивления изоляции. Сопротивление изоляции между различными клеммами и "массой" при температуре 25+5°C должно быть проверено мегомметром. Сопротивление между низковольтной клеммой прерывателя и "массой" измерить при разомкнутых контактах прерывателя.

Проверка конденсатора. Емкость конденсатора, замеряемая в диапазоне частоты между 50 и 1000 Гц, должна находиться в пределах 0,20-0,5 мкФ.

Сопротивление изоляции при 25+5°C должно быть более 10 МОм.

Проверка характеристики вакуумного регулятора распределителя. Установить распределитель на стенд и подсоединить к стенду в соответствии с инструкцией стенда.

Включить электродвигатель стенда и вращать валик распределителя с частотой 1000 мин^-1. По градуированному диску отсчитывать значения в градусах, при которых получается одно из четырех искрений.

Плавно увеличивая разрежение, через каждые 27,2 гПа (20 мм рт. ст.) отмечать число градусов опережения зажигания относительно первоначального значения. Полученную характеристику сравнить с характеристикой на рис. 7-21.

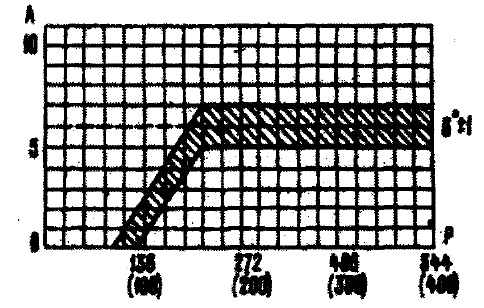

Рис. 7-21. Характеристика вакуумного регулятора распределителя зажигания: А - угол опережения зажигания, град; Р - разрежение, Гпа (мм рт. ст.)

Регулировать характеристику вакуумного регулятора необходимо перемещением его относительно корпуса распределителя или подбором регулировочных шайб между пружиной и пробкой вакуумного регулятора.

Обратить внимание на четкость возврата в исходное положение подвижной пластины прерывателя после снятия вакуума.
