На двигателе ВАЗ мод. 2106 установлен стартер 35.3708 или 425.3708 (рис. 7-14), схема его соединений дана на рис. 7-15.
Рис. 7-14. Стартер СТ-22Г: 1 - шестерня привода; 2 - ролик обгонной муфты; 3 - обгонная муфта; 4 - поводковое кольцо; 5 - резиновая заглушка; 6 - рычаг привода; 7 - крышка стартера со стороны привода; 8 - якорь реле; 9 - обмотка реле; 10 - контактная пластина; 11 - крышка реле; 12 - контактные болты; 13 - крышка со стороны коллектора; 14 - тормозной диск крышки; 15 - тормозной диск вала якоря; 16 - якорь; 17 - втулка подшипника; 18 - обмотка статора; 19 - полюс статора; 20 - корпус статора; 21 - ограничительное кольцо; 22 - регулировочное кольцо

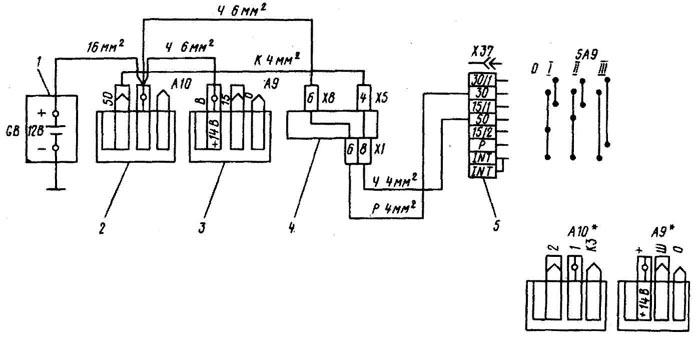

Рис. 7-15. Схема соединений стартера: 1 - аккумуляторная батарея; 2 - стартер; 3 - генератор; 4 - монтажный блок; 5 - замок зажигания; А9*, А10* - для стартера 23.3708
Возможные неисправности стартера 35.3708 или 425.3708 (4216.3708), их причины и методы устранения приведены в табл. 7-9.
Таблица 7-9. Возможные неисправности стартера 35.3708 или 425.3708 (4216.3708*), их причины и методы устранения
Причина неисправности |
Методы устранения |
При включении стартера якорь не вращается, тяговое реле не срабатывает |
1. Неисправна или полностью разряжена аккумуляторная батарея. |
1. Зарядить или заменить батарею. |
2. Сильно окислены полюсные выводы аккумуляторной батареи; слабо затянуты наконечники. |
2. Очистить полюсные выводы и наконечники, проводов; смазать вазелином и затянуть. |
3. Межвитковое замыкание в обмотке тягового реле стартера, замыкание на "массу" или обрыв. |
3. Заменить реле. |
4. Отсоединился наконечник провода от штекера "50" тягового реле стартера 35.3708 или 425.3708 или штекерной клеммы включения тягового реле стартера 4216.3708 с одной стороны и выключателя зажигания с другой стороны. |
4. Восстановить соединение. |
5. Неисправна контактная часть выключателя зажигания: не замыкаются контакты "30" и "50". |
5. Заменить контактную часть выключателя зажигания. |
6. Заедание якоря тягового реле. |
6. Снять реле, проверить легкость перемещения якоря. |
При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле стартера срабатывает |
1. Неисправна или разряжена аккумуляторная батарея. |
1. Зарядить или заменить батарею. |
2. Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники. |
2. Очистить полюсные выводы и наконечники проводов, смазать их техническим вазелином и затянуть. |
3. Окислены контактные болты тягового реле стартера. |
3. Зачистить контактные болты. |
4. Ослабли гайки крепления наконечников проводов на контактных болтах тягового реле стартера. |
4. Затянуть гайки. |
5. Подгорание коллектора, зависание щеток или их износ. |
5. Зачистить коллектор, заменить щетки. |
6. Обрыв в обмотке статора или якоря. |
6. Заменить катушки статора или якоря. |
7. Замыкание между пластинами коллектора, межвитковое замыкание в обмотках якоря или статора или замыкание их на "массу". |
7. Заменить неисправные детали. |
8. Замыкание щеткодержателя "положительной" щетки на "массу". |
8. Устранить замыкание или заменить крышку со стороны коллектора. |
При включении стартера якорь вращается, маховик не вращается |
1. Пробуксовка муфты свободного хода. |
1. Проверить стартер на стенде, заменить муфту. |
2. Поломка рычага выключения муфты или выскакивание его оси. |
2. Заменить рычаг или установить на место его ось. |
3. Поломка поводкового кольца муфты или буферной пружины. |
3. Заменить муфту. |
Необычный шум стартера при вращении якоря |
1. Чрезмерный износ втулок подшипников или шеек вала якоря. |
1. Заменить втулки якоря и якорь. |
2. Ослабло крепление стартера или поломана его крышка со стороны привода. |
2. Подтянуть болты крепления или отремонтировать стартер |
3. Стартер закреплен с перекосом. |
3. Проверить крепление стартера. |
4. Ослабло крепление полюса стартера (якорь задевает за полюс). |
4. Затянуть винт крепления полюса. |
5. Повреждены зубья шестерни привода или венца маховика. |
5. Заменить привод или маховик. |
6. Шестерня не выходит из зацепления с маховиком: |
|
- заедание рычага привода; |
- заменить рычаг; |
- заедание обгонной муфты на шлицах вала якоря; |
- очистить шлицы и смазать их моторным маслом; |
- ослабли или поломаны пружины обгонной муфты или тягового реле стартера; |
- заменить обгонную муфту или реле; |
- соскочило стопорное кольцо со ступицы обгонной муфты; |
- заменить поврежденные детали; |
- заедание якоря тягового реле стартера из-за перегрева; |
- заменить реле; |
- неисправна контактная часть выключателя зажигания: не размыкаются контакты "30" и "50". |
- проверить правильность замыкания контактов при раз личных положениях ключа; неисправную контактную часть заменить. |
