Звуковой сигнал - регулировка и замена

На автомобиле установлен звуковой сигнал, состоящий из двух сигналов разного тона, расположенных на кронштейне с левой стороны радиатора. В вариантном исполнении может быть установлен один звуковой сигнал, установленный на кронштейне за облицовкой радиатора.

Звуковые сигналы включаются замыканием через реле их отрицательных выводов на "массу".

Для выполнения работы потребуется помощник.

1. Для отключения одного из звуковых сигналов снимаем с его вывода наконечник серо-черного провода.

2. Помощник нажимает на выключатель звуковых сигналов и удерживает его нажатым. Шлицевой отверткой, плавно вращая винт по или против часовой стрелки, регулируем звуковой сигнал, добиваясь чистого, наиболее громкого звучания.

3. Подобным образом регулируем, отсоединив соответствующий провод, другой звуковой сигнал. Если плохое звучание не удается устранить - заменяем сигнал.

Примечание

1. Для замены отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").

2. Отсоединяем от вывода звукового сигнала наконечники проводов.

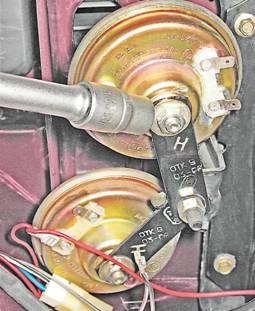

3. Торцовым ключом на 13 мм отворачиваем гайку крепления звукового сигнала.

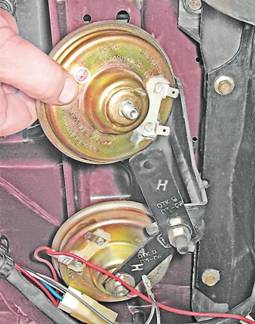

4. Снимаем звуковой сигнал с кронштейна.

5. При необходимости аналогично снимаем второй сигнал.

1. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").

2. Снимаем облицовку радиатора (см. "Облицовка радиатора - снятие и установка").

3. Отсоединяем провода от выводов сигнала.

4. Ключом на 13 мм отворачиваем гайку крепления звукового сигнала к кронштейну.

5. Снимаем звуковой сигнал.

Примечание

Установка всех снятых деталей выполняется в обратной последовательности.
