Щиток приборов - снятие и установка
Снятие
1. Отсоединяем клемму от отрицательного вывода аккумуляторной батареи (13.3.1, п. 1 и 2).
2. Смещаем вниз рулевое колесо (см. 2.1, поз. 44).
3. Снимаем облицовку щитка приборов (см. 13.5.3, п. 2-3).

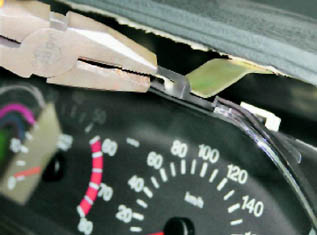

4. Пассатижами, аккуратно, так, чтобы не повредить пластмассовые петли щитка приборов, отгибаем
края двух пластин верхнего крепления щитка.

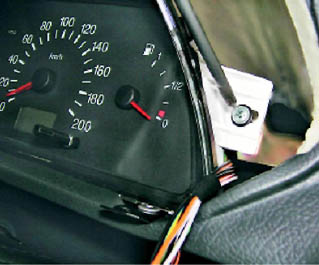

5. С обеих сторон щитка крестовой отверткой отворачиваем два винта крепления щитка приборов к кронштейнам панели приборов.

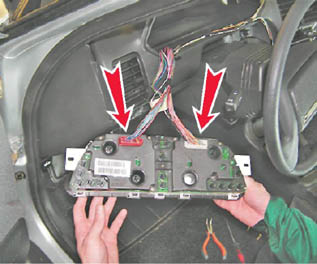

6. Вынимаем щиток из проема панели приборов и отсоединяем две колодки жгутов проводов.
Разъемы щитка приборов имеют разный цвет, поэтому помечать колодки не требуется.
7. Снимаем щиток приборов.
Установка
Устанавливаем щиток приборов в обратной последовательности. Колодки жгутов проводов подсоединяем к щитку в соответствии с их цветом.
|
