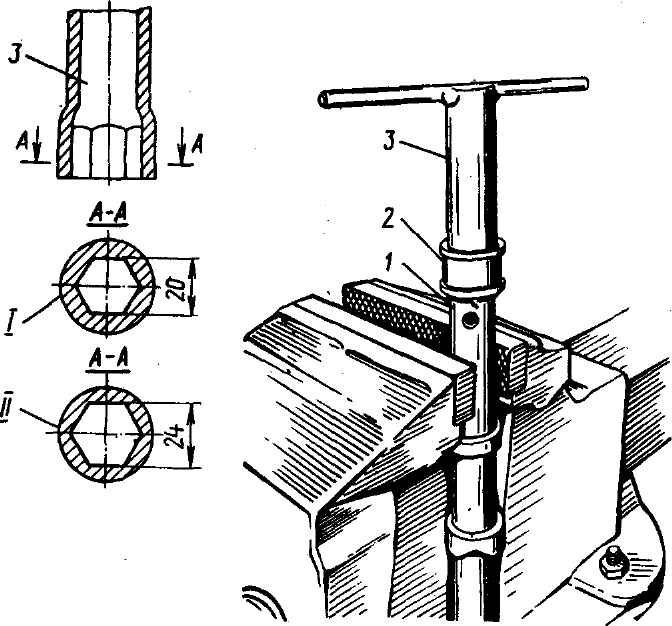

Разборка амортизаторной стойкиПеред разборкой необходимо обеспечить чистоту рабочего места, инструментов и принадлежностей, очистить стойку от грязи. Затем следует зажать стойку в тисках за скобу резервуара так, чтобы щеки скобы были перпендикулярны губкам тисков. При таком креплении исключается возможность деформации резервуара. Разборка амортизаторной стойки производится в следующем порядке: - отвернуть гайку 4 резервуара 1 (см. рис. 4-17), и извлечь из него шток 2 с рабочим цилиндром 3; - снять со штока манжету 5, кольцо 6 и направляющую 7. В случае если направляющая не вышла из рабочего цилиндра, нужно осторожно выбить ее медным молотком, скользящими ударами вдоль рабочего цилиндра (рис. 4-18); Рис. 4-18. Извлечение направляющей штока из рабочего цилиндра амортизаторной стойки: 1 - молоток; 2 - направляющая; 3 - шток; 4 - рабочий цилиндр; 5 - резервуар - снять с поршня фторопластовое кольцо 19, а со штока ограничитель хода отбоя. Опору 9 ограничителя хода отбоя и стопорное кольцо 10 снимать не рекомендуется; - слить амортизаторную жидкость; - зажать шток 2 в тисках за лыску на его крепежном хвостовике; - отвернуть гайку крепления поршня 17 к штоку 2, используя специальный ключ 3 (рис. 4-19), и снять поршень 14 (см.рис. 4-17), дроссельный диск 13, перепускной клапан 12 и его пружину 11; Рис. 4-19. Отворачивание гайки крепления поршня к штоку: 1 - шток; 2 - поршень; 3 - ключ; I, II - варианты размеров ключа 3 - извлечь из штока 2 пружину 16 и клапан отбоя 15; - отделить корпус клапана сжатия от рабочего цилиндра; - выпрессовать седло клапана сжатия из корпуса только в случае необходимости, так как повторная сборка седла с корпусом не гарантирует плотной посадки. На автомобилях могут быть установлены амортизаторные стойки одной из двух конструкций: с двумя клапанами - сжатия и отбоя или с одним клапаном отбоя. При варианте с двумя клапанами - сжатия и отбоя - дроссельный диск 13 клапана отбоя имеет три просечки. При варианте с одним клапаном - клапаном отбоя - отверстие для клапана отбоя заглушено, а дроссельный диск 13 клапана отбоя имеет пять просечек. |
||||
