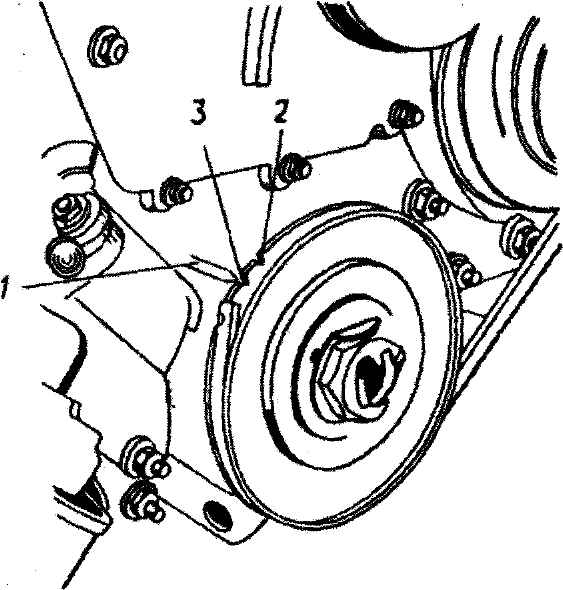

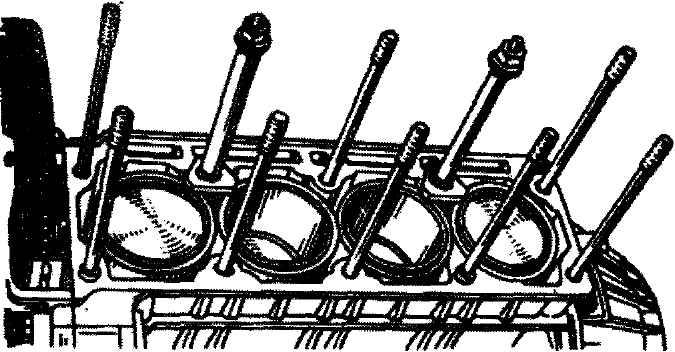

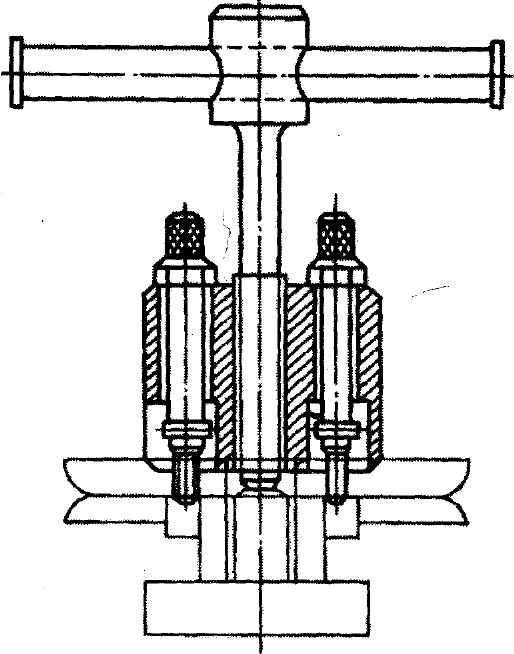

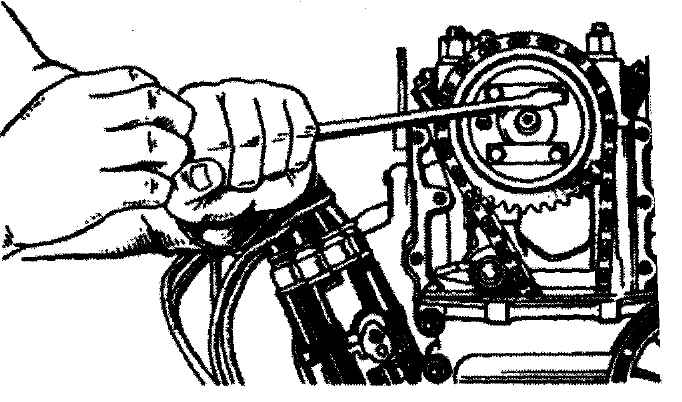

Разборка двигателей УЗАМВымыть двигатель на моечной установке, снять с блока цилиндров кронштейны подвески двигателя и установить двигатель на монтажный стенд. Снять с двигателя топливоподающую аппаратуру. Снять ремень привода генератора и насоса охлаждающей жидкости, снять генератор. Снять термостат со шлангами. Разборку двигателя необходимо производить в следующем порядке: - отвернуть две гайки крепления стартера и снять стартер со шпилек; - отвернуть четыре гайки крепления картера сцепления к блоку цилиндров двигателя и снять коробку передач с картером сцепления в сборе; - отвернуть шесть болтов крепления кожуха сцепления и снять сцепление со штифтов; - отвернуть гайки крепления крышки головки цилиндров и снять со шпилек кронштейны крепления проводов высокого напряжения, скобы крепления подводящей трубки к топливному насосу и трубки вакуумного корректора распределителя зажигания, крышку головки и прокладку крышки головки; - провернуть коленчатый вал по часовой стрелке до положения, при котором поршень первого цилиндра находится в положении ВМТ такта сжатия (оба клапана закрыты, а метка 3 (рис. 2-79) на шкиве коленчатого вала совмещена с острием установочного прилива I на нижней крышке распределительных звездочек). Рис. 2-79. Положение установочных меток на шкиве коленчатого вала двигателя УЗАМ в момент нахождения поршня первого цилиндра в ВМТ: 1 - установочный прилив на нижней крышке распределительных звездочек; 2 - метка для установки начального момента зажигания; 3 - метка, соответствующая положению поршня первого и четвертого цилиндров в ВМТ Рис. 2-80. Расконтривание стопорных пластин болтов крепления ведомой звездочки привода распределительного вала двигателей УЗАМ Примечание. Метка 2 (по направлению вращения вала) используется при установке момента зажигания, а метка 3 соответствует положению поршня первого цилиндра в ВМТ; - отвернуть семь болтов крепления верхней крышки звездочек и снять крышку с прокладками; - расконтрить и отвернуть четыре болта крепления ведомой звездочки привода распределительного вала и снять звездочку с вала (рис. 2-80). Если дальнейшей разборки двигателя производить не требуется, то во избежание соскакивания цепи с зубьев, не разъединяя цепь со звездочкой, свяжите их между собой мягкой проволокой - это облегчит процесс сборки. Рис. 2-81. Снятие шкива коленчатого вала двигателя УЗАМ съемником 9680-2452 Предупреждение. Не допускается проворачивать коленчатый вал при разъединенном цепном приводе, но с не снятой еще головкой цилиндров. Нарушение этого требования повлечет за собой повреждение клапанов вследствии их соприкосновения с днишем поршня - снять водяной насос и подводящий патрубок водяного насоса с прокладками; - отвернуть две гайки крепления привода распределителя зажигания и снять привод; - отогнуть замочную шайбу и отвернуть храповик коленчатого вала; - снять шкив коленчатого вала съемником 9680-2452 (рис. 2-81); снять масляный картер с прокладкой, для чего отвернуть восемнадцать винтов и три гайки; - отвернуть гайки крепления нижней крышки распределительных звездочек и снять крышку с прокладками; - отжать от цепи звездочку натяжного устройства и снять цепь; - снять успокоитель цепи с осей; - снять стопорное кольцо с оси рычага натяжного устройства и рычаг со звездочкой с оси; - отвернуть десять гаек крепления головки цилиндров и снять ее вместе с впускной трубой, выпускным коллектором, выпускным патрубком водяной рубашки и топливным насосом; - снять со шпилек уплотнительную прокладку головки блока цилиндров. Предупреждение. Если для дальнейшего выполнения ремонтных работ не требуется производить снятие гильз цилиндров, следует закрепить гильзы в блоке планками-держателями, устанавливаемыми на шпильки крепления головки блока цилиндров (рис. 2-82); - расконтрить и отвернуть шесть болтов крепления маховика и снять маховик; - отвернуть гайки шатунных болтов, снять крышки шатунов. Вытолкнуть из расточек в блоке цилиндров гильзы с поршнями и шатунами. Каждый поршень следует пометить порядковым номером цилиндра. Предупреждение. Удаление поршня с кольцами и шатуном в сборе из гильзы и установку в гильзу производить только со стороны нижнего центрирующего пояска гильзы. Проталкивание шатуна через гильзу недопустимо, так как может привести к повреждению зеркала цилиндров; - отвернуть шесть болтов крепления задней крышки и снять крышку с манжетой в сборе и ее прокладку; - отвернуть болты крепления крышек коренных подшипников и снять крышки вместе с нижними вкладышами. Снять коленчатый вал, верхние вкладыши коренных подшипников и упорные полукольца. Рис. 2-82. Закрепление гильз цилиндров |
||||
