Топливный модуль двигателей 21114 и 21124 (1,6i) - замена датчика указателя уровня топлива
Совет.
Неисправность датчика указателя уровня топлива чаще всего связана с износом контактной части его реостата. В этом можно убедиться, измерив его электрическое сопротивление омметром при плавном перемещении рычага с поплавком из одного крайнего положения в другое. Неисправный датчик заменяем.
Снятие
1. Снимаем топливный модуль (см. "Топливный модуль двигателей 21114 и 21124 (1,6i) - снятие и установка").
2. Крышка топливного модуля удерживается на двух направляющих. На одну из направляющих надета пружина. Пружина зафиксирована стопорным кольцом, установленным в верхнюю кольцевую проточку направляющей. Для снятия датчика указателя уровня топлива шлицевой отверткой с тонким лезвием поддеваем и сдвигаем стопорное кольцо в нижнюю проточку направляющей (показана стрелкой).
3. Сдвигаем крышку топливного модуля.

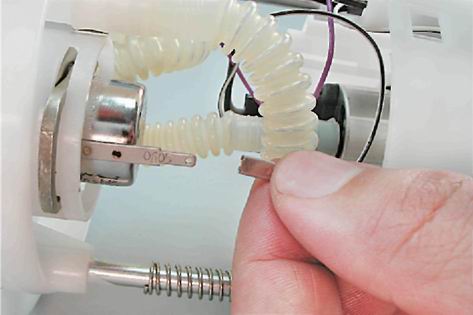

4. Снимаем наконечник провода с вывода регулятора давления топлива.

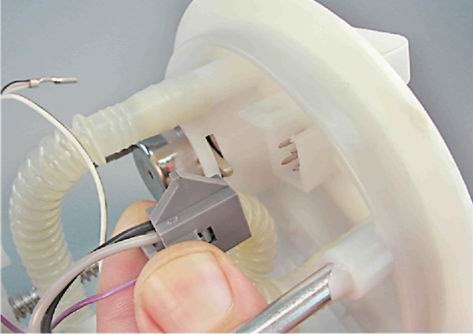

5. Отжимаем фиксатор колодки проводов...
...и отсоединяем колодку открытки топливного модуля.

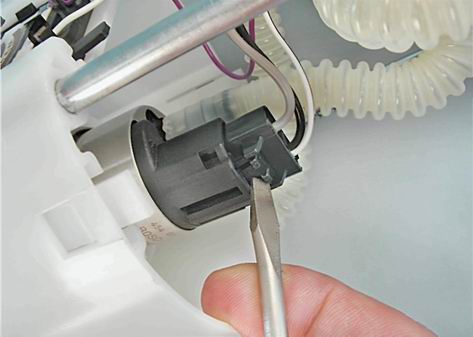

6. Шлицевой отверткой освобождаем фиксатор колодки проводов...

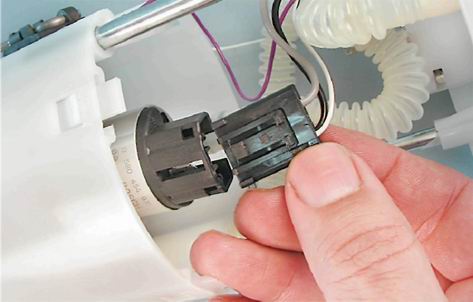

... и отсоединяем колодку от топливного насоса.

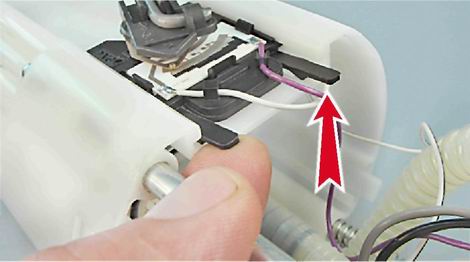

7. Освобождаем два фиксатора датчика уровня топлива.
8. Сдвигаем датчик по пазам корпуса топливного модуля и снимаем его.
Установка
Устанавливаем новый датчик указателя уровня топлива в обратной последовательности.
