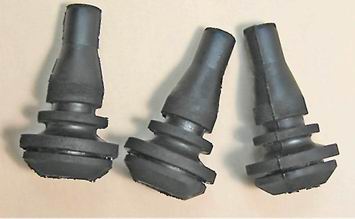

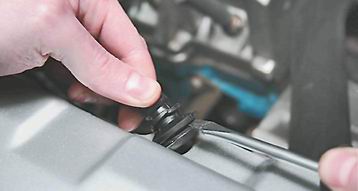

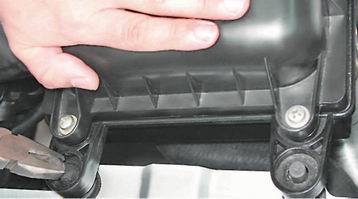

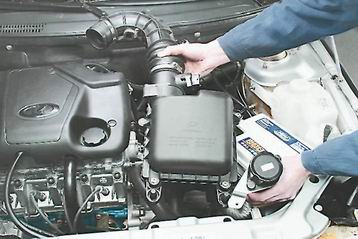

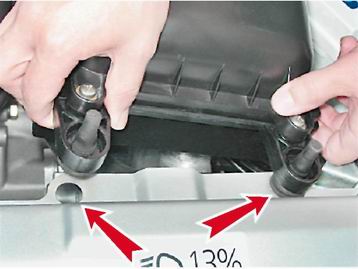

Воздушный фильтр - снятие и установкаСовет. Операция может потребоваться при ремонте двигателя и его систем. Поэтому во многих случаях целесообразно снять фильтр вместе сдатчиком массового расхода воздуха и шлангом подвода воздуха к дроссельной заслонке. Снятие 1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту"). Примечание. Операция показана на автомобиле с двигателем 21114, на автомобилях с другими двигателями выполняется аналогично. 2. Ослабляем затяжку хомутов (1 и 2), крепящих шланг системы вентиляции картера и шланг подвода воздуха к дроссельной заслонке. Отсоединяем колодку проводов (3) от датчика массового расхода воздуха (см. "Датчик массового расхода воздуха - проверка и замена"). 3. Торцовым ключом на 10 мм с удлинителем отворачиваем болт крепления воздухозаборника к панели кузова. 4. Извлекаем основание трех резиновых стоек: двух - переднего крепления фильтра из отверстий панели кузова... ...и одной заднего крепления из отверстия кронштейна, прикрепленного к полке аккумуляторной батареи. 5. Снимаем корпус воздушного фильтра вместе с датчиком массового расхода воздуха, шлангом подвода воздуха к дроссельной заслонке и воздухозаборником. 6. Все три стойки воздушного фильтра остались вставленными в отверстия корпуса фильтра. Извлекаем резиновые стойки из отверстий корпуса воздушного фильтра. Поврежденные стойки заменяем. Установка 1. Шлицевой отверткой с широким лезвием заправляем три резиновые стойки в отверстия панели кузова и кронштейна. 2. Смочив резиновые стойки мыльным раствором, устанавливаем на них корпус воздушного фильтра, так чтобы все три стойки вошли в предназначенные для них отверстия. 3. Прижимая корпус фильтра вниз, пассатижами по очереди вытягиваем стойки вверх до фиксации корпуса в кольцевой канавке стойки. 4. Подсоединяем шланг подвода воздуха к патрубку дроссельной заслонки и шлангу вентиляции картера. 5. Подсоединяем колодку жгута проводов к датчику массового расхода воздуха. 6. Крепим воздухозаборник к панели кузова болтом. Предупреждение! Убедитесь, что шланг воздухозаборника не касается вывода стартера. 7. Подсоединяем клемму провода к выводу аккумуляторной батареи. |
||||
