эксплуатация, техническое обслуживание, ремонт автомобиля Lada Samara 113, 114 с двигателями 1,5i и 1,6i
Дроссельная заслонка - регулировка привода
Совет:
Отрегулировать привод дроссельной заслонки необходимо после замены троса привода, после снятия и установки дроссельного узла, а также после выполнения работ, связанных с демонтажом впускного модуля. Однако двигатель может не развивать максимальную мощности из-за неполного открытия дроссельной заслонки. Если возникли такие подозрения следует проверить и при необходимости отрегулировать привод.
Для выполнения работы потребуется помощник.
Проверка
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту"). С двигателя 11183 (1,6i) снимаем декоративную накладку (см. "Декоративная накладка двигателя 11183 (1,6i) - снятие и установка").

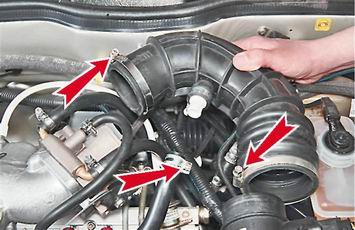

2. Ослабив затяжку трех хомутов, снимаем шланг подвода воздуха к дроссельной заслонке.

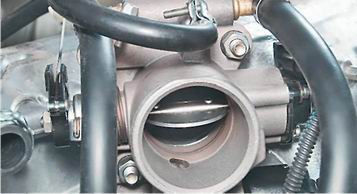

3. Контролируем положение дроссельной заслонки: при нажатой педали "газа" (до упора в пол) заслонка должна быть полностью открыта...

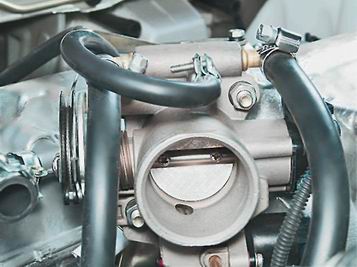

...а при отпущенной педали - полностью закрыта.
Регулировка
Положение открытой дроссельной заслонки регулируем изменением натяжения троса ее привода.
Предупреждение!
При выполнении этой операций не перетяните трос, так как при этом возможно повреждение элементов привода.

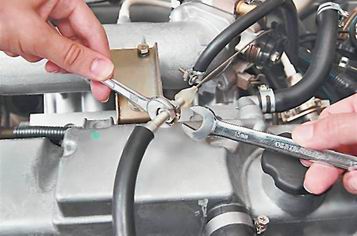

1. Ключом на 13 мм вращая регулировочные гайки (1 и 2) регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).
2. Проверяем работу привода (см. выше). При необходимости повторяем регулировку.
Предупреждение!
Выполнять следующую операцию необходимо только, если натяжением троса не удается отрегулировать закрытое положение дроссельной заслонки. Без необходимости не следует нарушать заводскую регулировку.

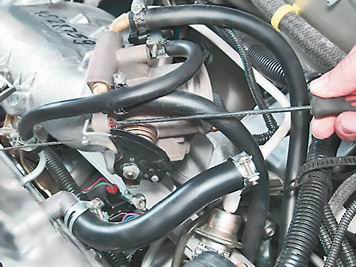

3. Положение закрытой заслонки регулируем упорным винтом, вращая его шлицевой отверткой с тонким лезвием. Заслонка должна закрываться полностью, без подклинивания.
Совет:
Тщательно отрегулировать закрытое положение заслонки можно на просвет. Для этого необходимо снять дроссельный узел с ресивера и контролировать положение заслонки, глядя на свет через щель между заслонкой и патрубком дроссельного узла.
Сборка
По окончании регулировки устанавливаем снятые детали в последовательности, обратной разборке.
