эксплуатация, техническое обслуживание, ремонт автомобиля Lada Samara 113, 114 с двигателями 1,5i и 1,6i
Топливный модуль двигателя 11183 (1,6i) - замена датчика указателя уровня топлива
Совет:
Нарушения в работе датчика указателя уровня топлива чаще всего связаны с износом контактной части его реостата. В этом можно убедиться, измеряя его электрическое сопротивление омметром при плавном перемещении рычага с поплавком из одного крайнего положения в другое. Неисправный датчик следует заменить.
Снятие
1. Снимаем топливный модуль (см. "Топливный модуль двигателя 11183 (1,6i) - снятие и установка").

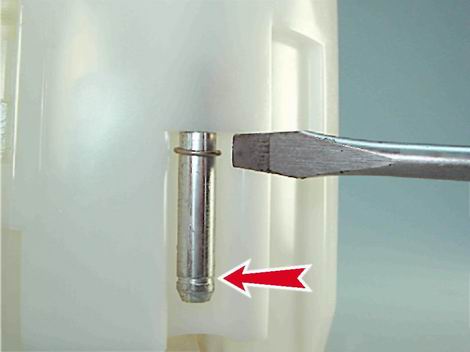

2. Крышка топливного модуля удерживается на двух направляющих. На одну из направляющих надета пружина. Пружина зафиксирована стопорным кольцом, установленным в верхнюю кольцевую проточку направляющей. Для снятия датчика указателя уровня топлива шлицевой отверткой с узким лезвием поддеваем и сдвигаем стопорное кольцо в нижнюю проточку направляющей.
3. Приподнимаем крышку топливного модуля.

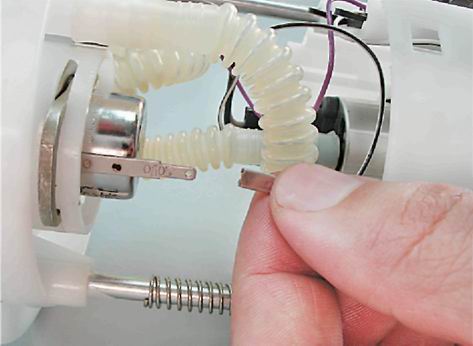

4. Снимаем наконечник провода с вывода регулятора давления топлива.

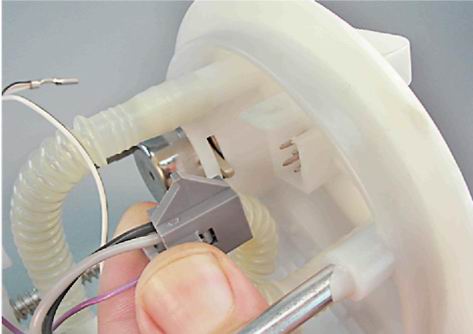

5. Отжимаем фиксатор колодки проводов...
...и отсоединяем колодку от крышки топливного модуля.

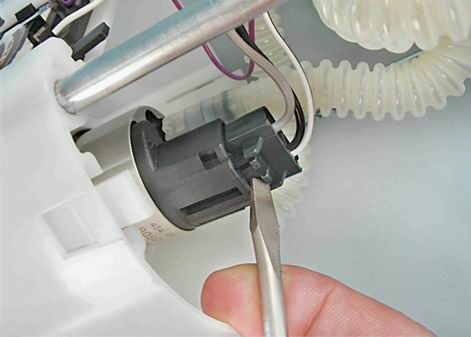

6. Шлицевой отверткой освобождаем фиксатор колодки проводов.

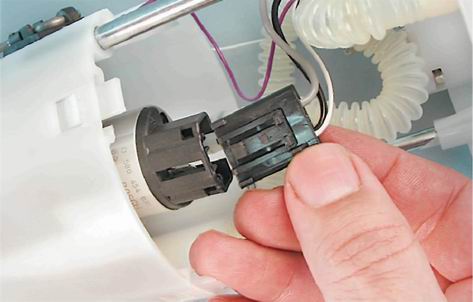

7. Отсоединяем колодку от топливного насоса.

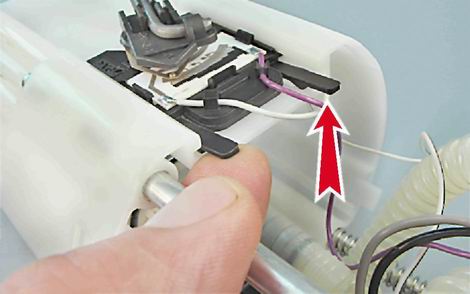

8. Освобождаем два фиксатора датчика уровня топлива.

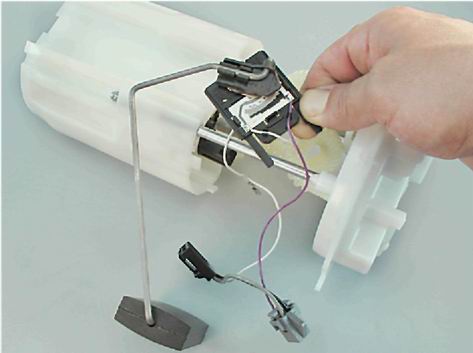

9. Сдвигаем датчик по пазам корпуса топливного модуля и снимаем его.
Установка
Устанавливаем новый датчик указателя уровня топлива в обратной последовательности.
