Топливная рампа двигателя 11183 (1,6i) - снятие, разборка и установка
Топливную рампу демонтируют при необходимости снять форсунки, а также в других случаях при ремонте двигателя.
Снятие
1. Сбрасываем давление топлива в топливопроводе (см. "Топливопровод - сброс давления")
2. Снимаем ресивер (см. "Ресивер - снятие и установка").

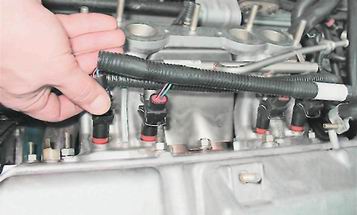

3. Нажимая на пружинные фиксаторы, отсоединяем колодки жгута проводов от четырех форсунок.

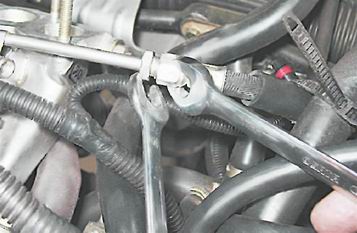

4. Рожковым ключом на 17 мм отворачиваем штуцер рампы, удерживая шестигранный конец шланга топливопровода ключом того же размера.

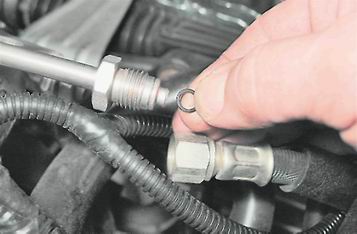

5. Отводим наконечник шланга от штуцера топливной рампы и, поддев шлицевой отверткой, снимаем резиновые уплотнительные кольца с концов трубок.
Предупреждение!
Поврежденные уплотнительные кольца заменяем.

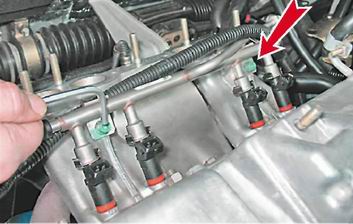

6. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к впускному трубопроводу.
7. Снимаем топливную рампу в сборе с форсунками.
Внимание!
Будьте осторожны, в топливной рампе осталось небольшое количество топлива.
Разборка

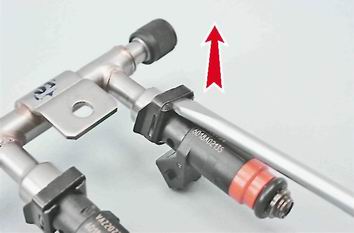

1. Шлицевой отверткой снимаем фиксатор.

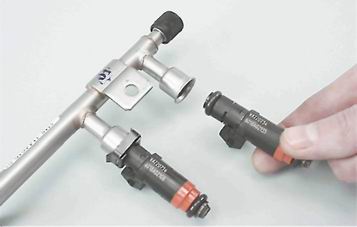

2. Снимаем форсунку с топливной рампы.
3. Аналогично снимаем три других форсунки.
Предупреждение!
Соединения форсунок с топливной рампой и с впускным трубопроводом уплотнены резиновыми кольцами. Все поврежденные уплотнительные кольца необходимо заменить.
4. При необходимости металлическим колпачком от ниппеля колеса выворачиваем золотник диагностического штуцера.
Сборка и установка
Собираем и устанавливаем топливную рампу в обратной последовательности. Перед сборкой покрываем тонким слоем моторного масла уплотнительные резиновые кольца форсунок.
