Топливный модуль двигателя 2111 (1,5i) - снятие и установка
Снятие
1. Сбрасываем давление топлива из топливопровода (см. "Топливопровод - сброс давления"). После сброса давления топлива соединительную колодку не подсоединяем к топливному модулю.
2. Удаляем скопившуюся пыль и грязь с топливного модуля и обрабатываем резьбовые соединения проникающей смазкой.

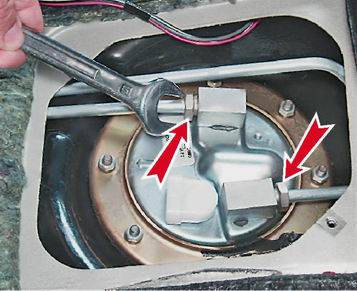

3. Рожковым ключом на 17 мм отворачиваем штуцеры топливопроводов.

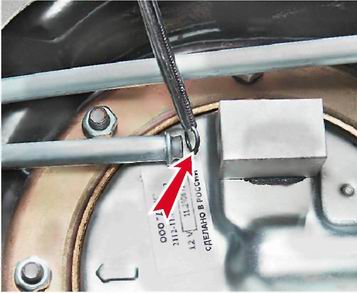

4. Отводим трубки от модуля. На концах трубок надеты уплотнительные резиновые кольца. Поврежденные кольца необходимо заменить.

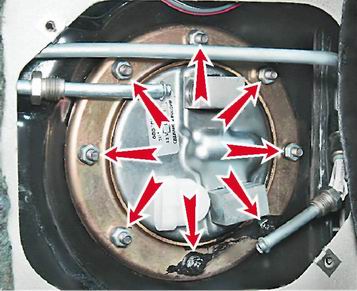

5. Торцовым ключом на 7 мм отворачиваем восемь гаек крепления топливного модуля.

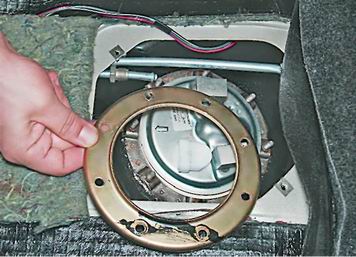

6. Снимаем прижимное кольцо топливного модуля.

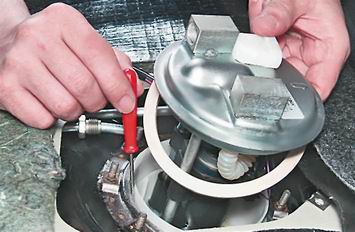

7. Аккуратно извлекаем топливный модуль из бака (при этом тонкой шлицевой отверткой поправляем верхнюю кромку заборной камеры, чтобы вывести ее через отверстие бака).
Предупреждение!
Вынимая топливный модуль, не погните рычаг датчика указателя уровня топлива. Для этого слегка наклоните модуль и аккуратно выведите поплавок из отверстия бака.
Замечание:

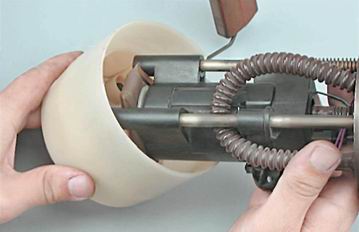

Если не удается вынуть топливный модуль в сборе с заборной камерой (пластмассовой емкостью, закрепленной при помощи двух резиновых втулок на направляющих крышки топливного модуля), извлеките ее отдельно после снятия модуля.
Сборка
Рекомендация:
Устанавливать топливный модуль в бак необходимо в сборе с заборной камерой.
1. Если модуль был снят без заборной камеры: отверткой извлекаем две резиновые втулки из отверстия в приливах кожуха топливного насоса.
Замечание:
Одна из втулок может остаться в отверстии заборной камеры.

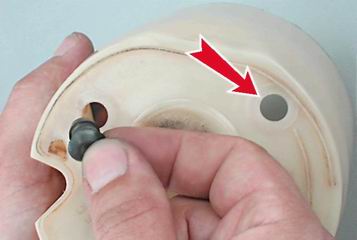

2. Покрыв втулку тонким слоем моторного масла, вставляем ее в отверстие заборной камеры.
3. Надеваем на модуль уплотнительную прокладку.
4. Вставляем бензонасос в камеру (втулки должны войти в отверстия приливов кожуха бензонасоса).

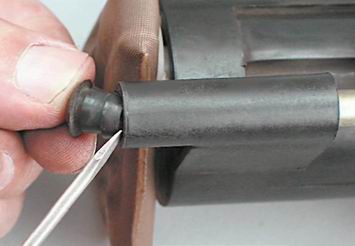

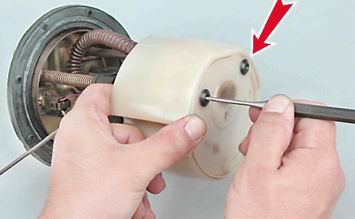

5. Тонким бородком заправляем втулки в отверстия.
Установка

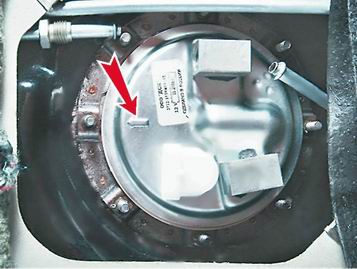

1. Аккуратно заведя поплавок в отверстие бака, устанавливаем топливный модуль и ориентируем его в баке так, чтобы стрелка была направлена в сторону багажника.
Предупреждение!
При креплении топливного модуля убедитесь, что стрелка на его крышке направлена в сторону задней части автомобиля. Во избежание повреждения шпилек не прилагайте чрезмерных усилий при затягивании гаек.
2. Устанавливаем прижимное кольцо и равномерно (в три-четыре приема) заворачиваем гайки крепления модуля.
3. Подсоединяем штуцера топливопровода к топливному модулю.
4. Включаем зажигание на 5 с и проверяем герметичность соединений. При необходимости подтягиваем штуцеры.
5. Устанавливаем крышку лючка и опускаем подушку заднего сиденья.
