Датчик детонации - снятие и проверка
Предупреждение! Перед выполнением работы ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см 8.4.1)
Для выполнения работы потребуется мультиметр (в режиме вольтметра). Доступ к датчику детонации затрудняет впускной модуль. Поэтому снимать датчик придется на ощупь. Можно снять брызговик двигателя и работу выполнять снизу автомобиля (на смотровой яме или эстакаде).
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. 5, п. 1 и 2).

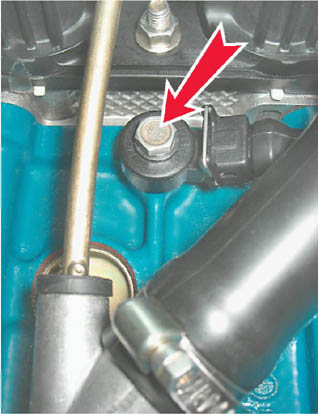

2. Торцовым ключом на 13 мм отворачиваем болт крепления датчика к блоку цилиндров. 3. Извлекаем датчик из-под впускного модуля.

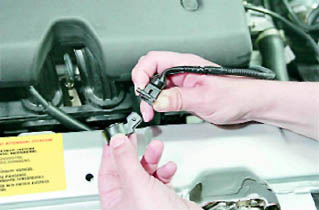

4. Нажав на фиксатор, отсоединяем колодку жгута проводов от датчика. Проверка

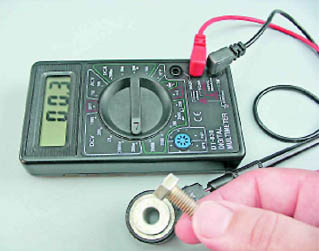

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметра с пределом измерения до 200 мВ). 2. Металлическим предметом (болтом, отверткой) слегка постукиваем по датчику, при этом на вольтметре должны наблюдаться скачки напряжения. Неисправный датчик не реагирует на удары. В этом случае заменяем его. Более точно датчик можно проверить только на специальном стенде.
Установка
Устанавливаем датчик в последовательности обратной снятию.
|
