Датчик положения дроссельной заслонки - проверка и замена

Предупреждение!

Перед выполнением операции ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см 8.4.1).

Для выполнения работы потребуются:

- мультиметр (в режиме вольтметра и омметра);

- отрезки проводов.

Проверка

1. Подготавливаем автомобиль к выполнению работы (см. 5, п. 1 и 2).

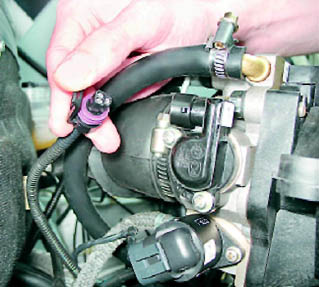

2. Освобождаем фиксатор колодки жгута проводов.

Отсоединяем колодку от датчика положения дроссельной заслонки.

3. Подсоединяем "минусовой" щуп вольтметра к "массе" двигателя.

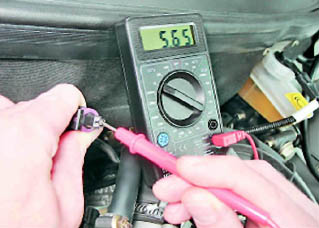

4. Включив зажигание, подсоединяем "плюсовой" щуп вольтметра к выводу А колодки жгута проводов (нумерация выводов нанесена на колодке), и измеряем напряжение питания.

Замечание:

Напряжение питания на выводе А колодки должно быть около 5 В. Если напряжение не поступает на колодку или оно меньше 5 В, то - неисправна цепь питания или неисправен ЭБУ.

Предупреждение!

По окончании измерения напряжения выключайте зажигание.

Снятие

1. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.

2. Снимаем датчик положения дроссельной заслонки с оси заслонки. Соединение датчика с корпусом дроссельной заслонки уплотнено поролоновым кольцом.

Совет:

Убедиться в неисправности датчика положения дроссельной заслонки можно, заменив его заведомо исправным.

Установка

1. Надеваем датчик на ось привода дроссельной заслонки.

Предупреждение!

У правильно установленного датчика выводы должны быть направлены в сторону перегородки моторного отсека.

2. Удерживая датчик в положении, при котором отверстия под винты крепления совмещены с резьбовыми отверстиями в корпусе дроссельной заслонки, поворачиваем сектор привода дроссельной заслонки до упора.

Предупреждение!

Если это невозможно выполнить без поворота корпуса датчика, то - датчик установлен неправильно. Следует снять датчик с оси дроссельной заслонки и установить в ином положении.

3. Убедившись, что датчик установлен правильно, заворачиваем винты его крепления и присоединяем колодку жгута проводов.
