ВАЗ 2110 (Lada 110)







Реле и предохранители системы управления двигателем

Цепи системы управления двигателем защищены тремя плавкими предохранителями.

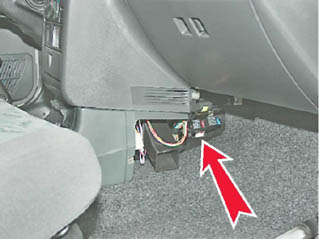

Реле и предохранители системы управления двигателем установлены под консолью панели приборов.

Примечание. Правая накладка консоли панели приборов снята.

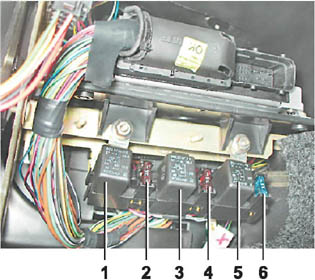

Реле и предохранители системы управления двигателем: 1 - главное реле; 2 -предохранитель ЭБУ и цепей системы управления двигателем F1 (7,5A); 3 - реле включения электровентилятора системы охлаждения двигателя; 4 - предохранитель ЭБУ F2 (7,5A); 5 - реле включения топливного насоса; 6 - предохранитель цепи топливного насоса F3 (15A)

Предупреждение!

Перед выполнением работы по замене предохранителей и реле ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см. 8.4.1).

В монтажном блоке предохранителей и реле имеется пинцет для извлечения предохранителей из гнезда.

Неисправный предохранитель можно определить по перегоревшей нити.

Рекомендация:

Иногда нить предохранителя остается целой, в то время как ее соединение с выводами предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

Предупреждение!

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные.
