Мотор-редуктор очистителя ветрового стекла - снятие и установка

1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к ТО и ремонту").

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").

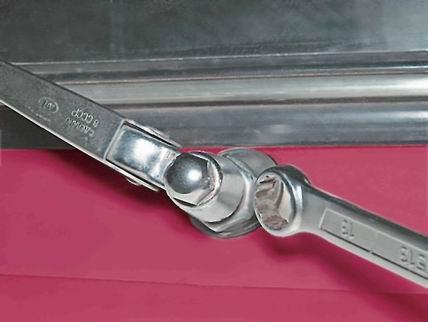

3. Накидным или торцовым ключом на 13 мм отворачиваем гайки крепления рычагов щеток стеклоочистителей.

4. Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги с конусных шлицев валов. При затруднении снятия наносим проникающую смазку на шлицевую поверхность осей.

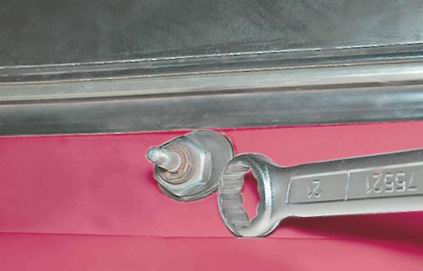

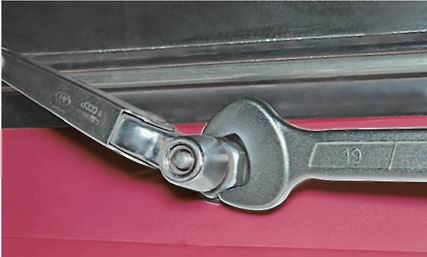

5. Накидным ключом на 21 мм (или свечным ключом) отворачиваем гайки крепления валов рычагов щеток.

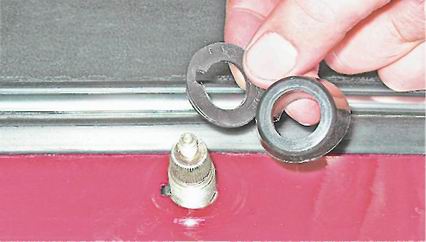

6. Снимаем с валов пластмассовые втулки и резиновые прокладки.

7. Отсоединяем колодку жгута проводов стеклоочистителя.

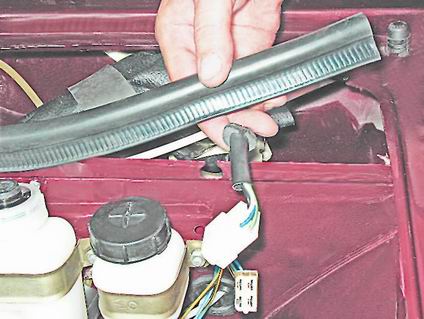

8. Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.

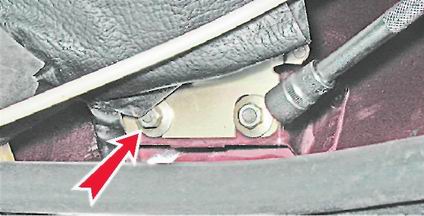

9. Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор-редуктора к кузову.

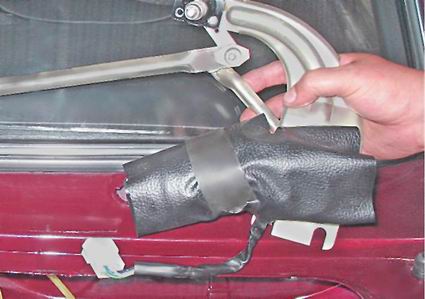

10. Выводя валы рычагов из отверстий в кузове, снимаем стеклоочиститель.

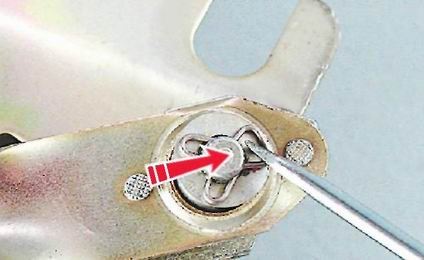

11. Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги. Отсоединяем тягу.

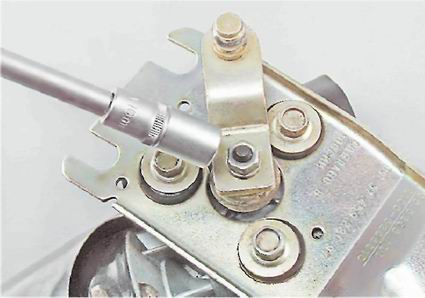

12. Торцовым ключом на 10 мм отворачиваем гайку и снимаем кривошип со шлицев вала мотор-редуктора.

13. Торцовым ключом на 10 мм отворачиваем три болта крепления мотор-редуктора к кронштейну.

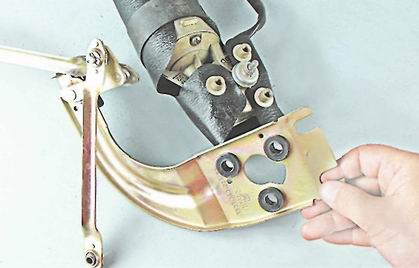

14. Снимаем кронштейн вместе с тягами.

15. Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор-редуктора.

1. Перед установкой промываем тяги с рычагами от грязи. Смазываем шарниры рычагов пластичной смазкой.

2. Подсоединяем колодку разъема нового мотор-редуктора к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом вал мотор-редуктора установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.

3. Отсоединяем разъем мотор-редуктора.

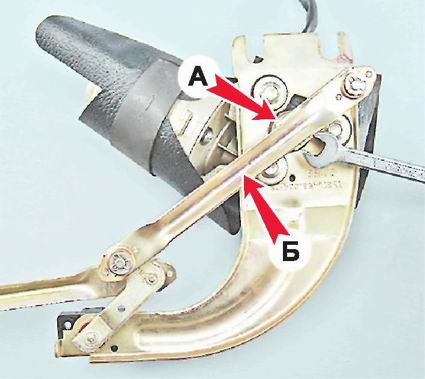

4. Соединяем кривошип А с тягой Б. Устанавливаем рычаг на шлицевой вал мотор-редуктора, ориентируя его в положении, чтобы кривошип и тяга были параллельны.

5. Дальнейшая установка мотор-редуктора выполняется в обратной последовательности. Перед креплением в отверстиях кузова валов щеток смазываем резьбовую и шлицевую части валов пластичной смазкой.
