Фонари освещения номерного знака

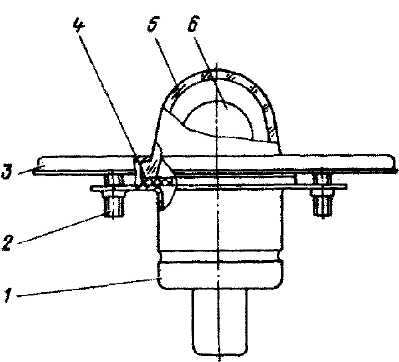

Рис. 228. Фонарь ФП105-Б освещения номерного знака: 1 - основание фонаря с патроном; 2 - винт крепления облицовочного ободка; 3 - облицовочный ободок; 4 - уплотнительная прокладка; 5 - рассеиватель; 6 - лампа

Фонари освещения номерного знака ФП105-Г (рис. 228) состоят из основания 1 в сборе с патроном, облицовочного ободка 3, рассеивателя 5 и лампы 6.

Фонарь имеет лампу типа R19/5 (12 В, 5 Вт), которая включается выключателем наружного освещения одновременно с лампами габаритного света подфарника и заднего фонаря. Фонарь закреплен на заднем пластмассовом бампере двумя винтами и соединен с электрической схемой двумя штекерами - токовым и "масса".

Для замены перегоревшей лампы отверните винты крепления фонаря к заднему бамперу, снимите фонарь, отверните винты 2 и снимите ободок 3 и рассеиватель 5.
