Подфарники

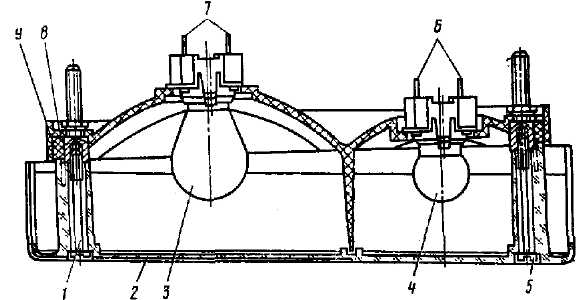

Рис. 226. Подфарник ПФ 112-Б: 1 - винт; 2 - рассеиватель оранжевого цвета; 3 - лампа указателя поворота; 4 - лампа габаритного огня; 5 - винт; 6 - штекеры лампы габаритного огня; 7 - штекеры лампы указателя поворота; 8 - отражатель; 9 - уплотнительная прокладка

В двухсекционном подфарнике (рис. 226) установлены две лампы: типа Р25-1 (12 В, 21 Вт) и типа R19/5 (12 В, 5 Вт). Лампа мощностью 5 Вт предназначена для обозначения габаритов автомобиля при движении или стоянках на неосвещенных улицах и включается выключателем наружного освещения.

Лампа мощностью 21 Вт предназначена для указания поворота автомобиля и включается переключателем указателей поворота.

Подфарник имеет двухцветный рассеиватель 2 оранжевого цвета - для лампы указателя поворотов, бесцветный - для лампы габаритного света. Рассеиватель крепится при помощи двух винтов к корпусу и уплотняется прокладкой 9.

Для замены перегоревшей лампы отверните два винта крепления рассеивателя и снимите рассеиватель.
