Плафоны

Плафон ПК140 внутреннего освещения кузова имеет софитную лампу АС12-5 (12 В, 5 Вт), которая крепится в держателе лампы с помощью пружинного контакта. Лампа закрыта пластмассовым рассеивателем. Плафон имеет выключатель перекидного типа для присоединения наконечников проводов.

Два плафона установлены в левой и правой сторонах панели приборов, один - в задней части потолка кузова. Плафоны удерживаются в гнездах при помощи пружинных держателей 2 (рис. 229).

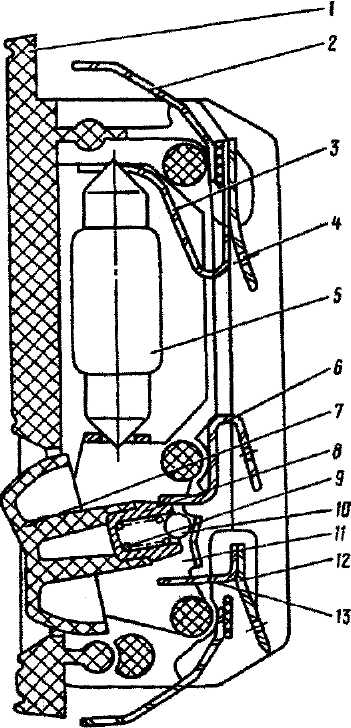

Рис. 229. Плафон ПК140 внутреннего освещения: 1 - корпус; 2 - пружинный держатель плафона; 3 - пружинный контакт лампы; 4 - клемма; 5 - софитная лампа; 6 - клемма; 7 - клавиша включателя; 8 - втулка; 9 - пружина; 10 - шарик; 11 - основание включателя; 12 - клемма; 13 - ограничитель хода рычага

Для замены перегоревшей лампы 5 извлеките плафон из гнезда, преодолев при этом сопротивление пружинных держателей.

К клеммам 4 всех трех плафонов присоединены провода питания от клеммы "+" аккумуляторной батареи. Клеммы 12 соединены проводом с "массой" кузова. Клеммы 6 соединены с "массой" кузова через дверные выключатели, установленные в проемах передней левой и задней правой дверей.

Дверные выключатели обеспечивают автоматическое включение всех трех плафонов при открывании одной из указанных дверей. Дверной выключатель плафона (рис. 230) состоит из фланца 6, укрепленного в проеме двери автомобиля, оси 1 с подвижным контактом 3 и изоляционными шайбами 4 и 5. Провод от плафона присоединяется при помощи винта 7 к подвижному контакту, который при закрытой двери отходит от корпуса 9 и отключается от "массы" автомобиля. В этом случае плафоны не включены. При открывании двери ось выключателя под действием пружины 8 прижимает подвижной контакт к корпусу выключателя, соединяя его с "массой" автомобиля, и включает плафоны.

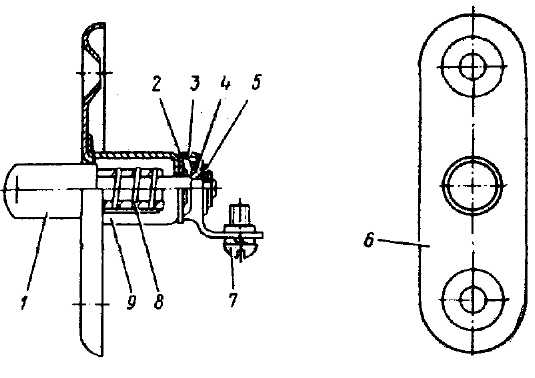

Рис. 230. Дверной выключатель плафона: 1 - ось выключателя; 2 - шайба; 3 - подвижной контакт; 4 - изоляционная шайба; 5 - изоляционная шайба; 6 - фланец; 7 - винт; 8 - пружина; 9 - корпус

При нажатии на клавишу 7 (рис. 229) выключателя загорается лампа включаемого плафона.
