Впускной трубопровод двигателя 2112 (1,5i) - снятие и установка

Замечание:

На двигателе 21124 (1,6i) установлен впускной модуль (подробнее см. 8.3)

Снятие

1. Снимаем ресивер (см. 8.3.8).

2. Снимаем указатель уровня масла вместе с направляющей трубкой (см. 8.3.13, п. 10).

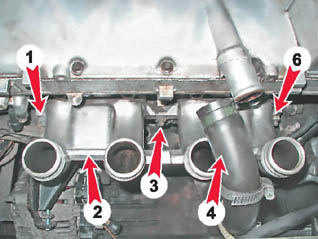

3. Торцовым ключом на 13 мм с удлинителем отворачиваем пять гаек крепления впускного трубопровода к головке блока цилиндров (для наглядности на фотографии вид со снятой топливной рампой, две гайки (2 и 4) не видны).

4. Отведя в сторону шланг системы вентиляции картера, снимаем впускной трубопровод со шпилек головки блока цилиндров и извлекаем его из моторного отсека.

5. Снимаем прокладку впускного трубопровода со шпилек. Очищаем привалочную поверхность головки блока цилиндров от остатков старой прокладки.

Установка

Устанавливаем впускной трубопровод в обратной последовательности. При этом прокладку трубопровода заменяем. Момент затяжки гаек крепления трубопровода 20,9-25,8 Н·м (2,1-2,6 кгс·м).
