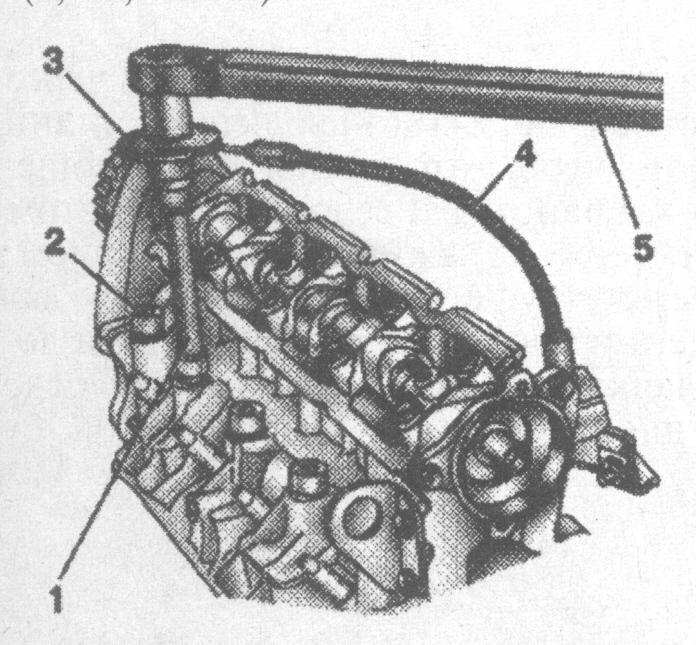

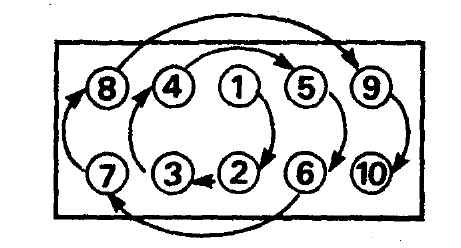

Сборка головки блокаСборку головки блока цилиндров выполнять в обратной последовательности, предварительно смазав стержни клапанов и установив новые маслоотражательные колпачки. Уложить новую прокладку на поверхность блока цилиндров, проследив, чтобы она точно зафиксировалась на установочных втулках 1 (см. рис. 2-125), поставить на место голову блока и завернуть от руки до упора новые болты ее крепления, предварительно смазав их резьбу моторным маслом. Затяжку болтов 2 крепления головки блока цилиндров (рис. 2-131) осуществлять динамометрическим ключом 3 по следующей схеме: 1. Предварительно затянуть все болты моментом 25-30 Н·м (2,5-3,0 кгс·м). 2. Довернуть все болты на угол 50+4°. 3. Сделать выдержку 3 мин. для стабилизации затяжки. 4. Отвернуть все болты на угол 180°. 5. Повторно затянуть все болты моментом 25 Н·м (2,5 кгс·м). 6. Довернуть все болты на угол (123+2°). Очередность затяжки болтов показана на рис. 2-132). Рис. 2-131. Затягивание болтов крепления головки цилиндров двигателя F3R 272: 1 - специальный наконечник ключа; 2 - болт крепления головки блока; 3 - шкала угломера; 4 - стойка угломера; 5 - динамометрический ключ Рис. 2-132. Очередность затяжки болтов крепления головки блока двигателя Рено F3R |
||||
